使用开源软件在 Eclipse 中开发 Java、32 单片机、51 单片机和 C 语言程序

面对这个编译工程工具链的选择界面，许多人可能会感到迷茫，因为这里包含了许多容易出错的细节操作。

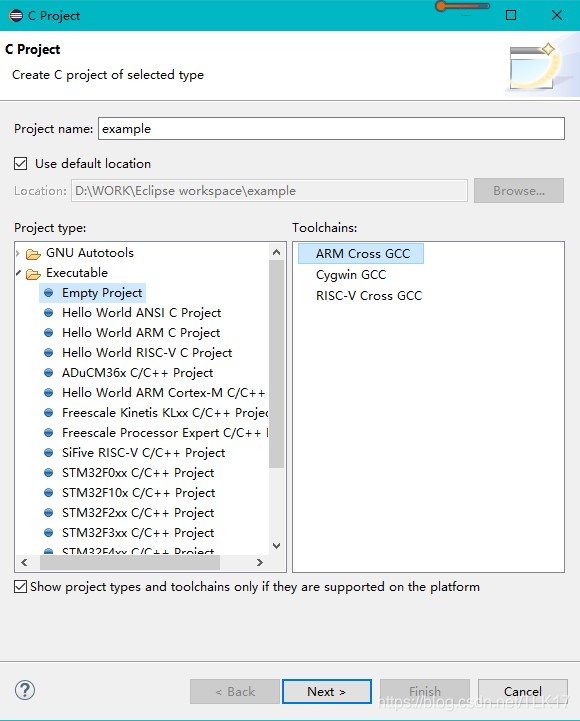

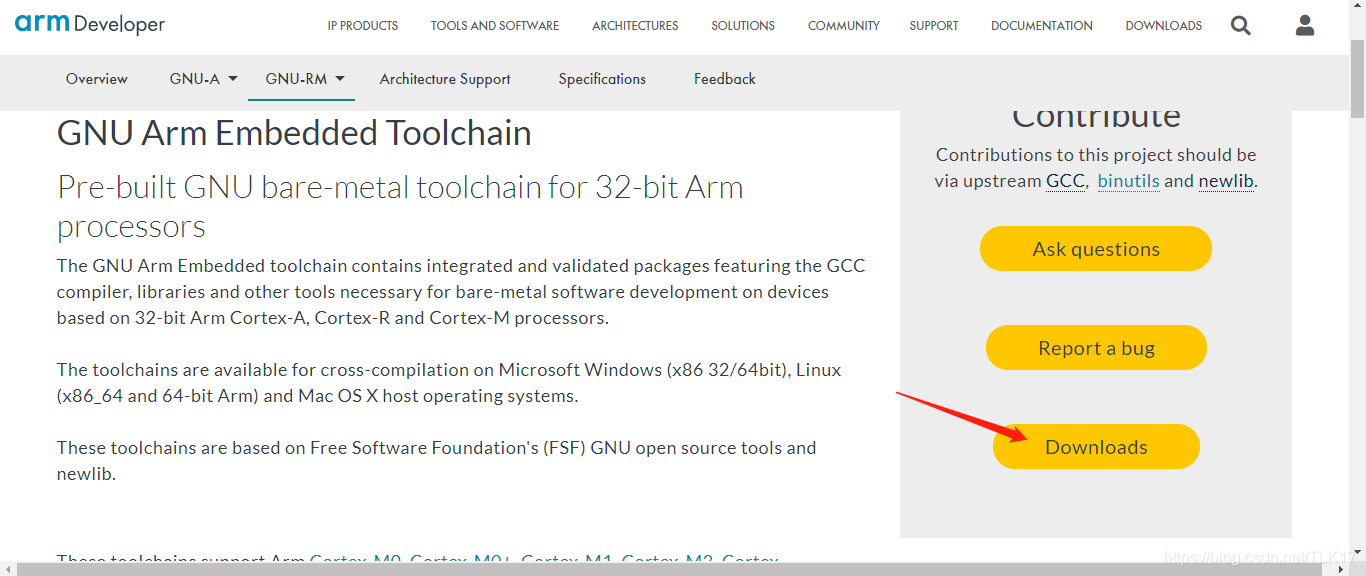

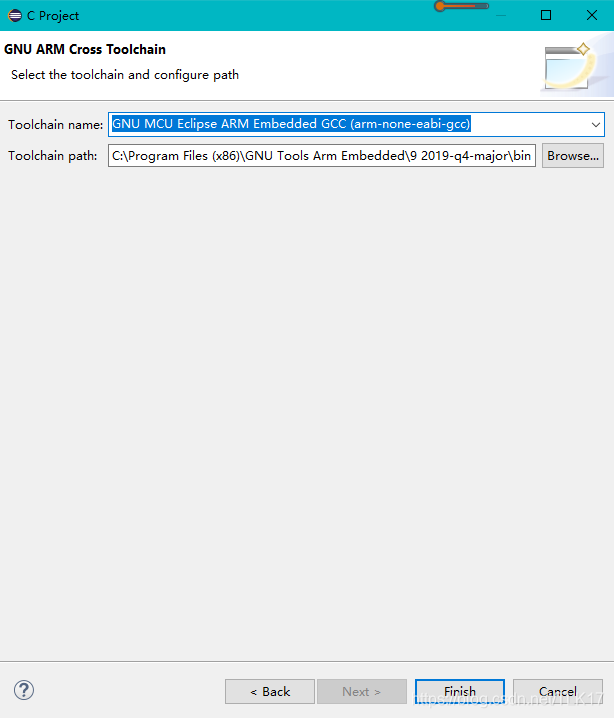

编译工具链的选择

选择编译工具链是工程编译的第一步。工具链的名称需严格遵循规定，至于路径，若是采用默认安装，那么它将指向一个特定的位置。我们必须精确地按照指定路径填写，否则我的同事就曾因路径错误而使得编译过程不断出现问题。尤其是在安装多个版本软件时，这一点尤为重要。这就像在众多岔路口精准找到正确的道路。同时，安装过程中的提示细节也需留意。

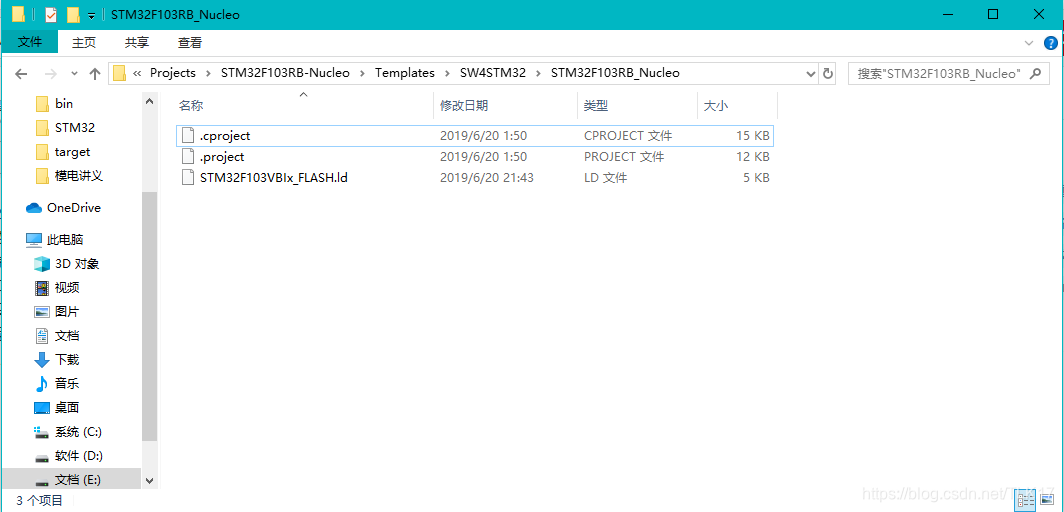

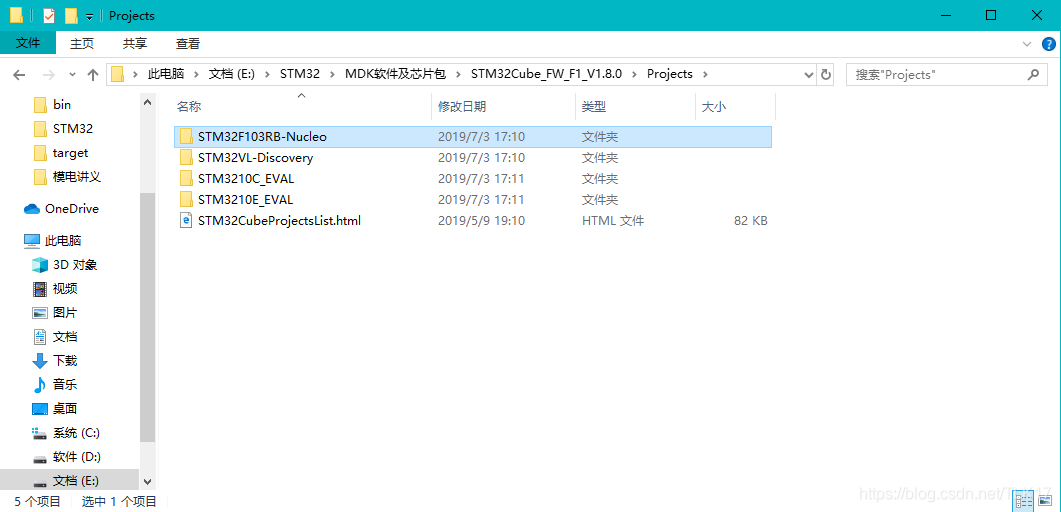

选定了工具链，接下来便是要精准定位和挑选工程文件。务必挑选与您芯片型号相匹配的文件，并在工程文件夹中仔细寻找那些以.c结尾的文件。这一环节必须认真细致，因为工程文件的正确定位直接关系到后续编译工作的顺利进行。设想一下，如果在项目团队中，新加入的成员未能准确找到所需的.c文件，那么他们在调试过程中可能会浪费大量的时间。

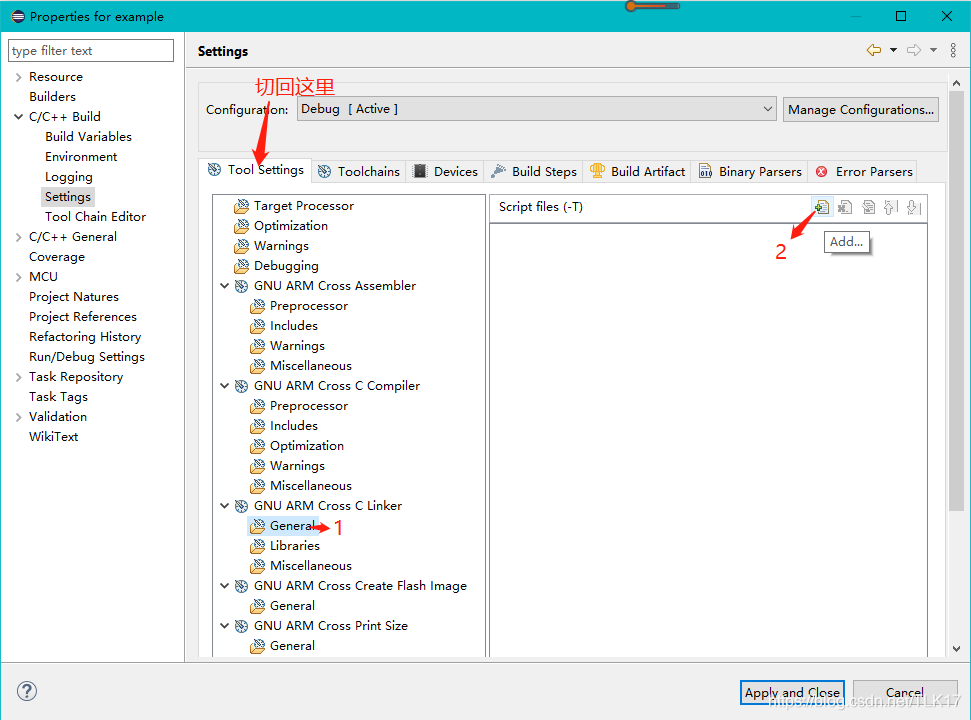

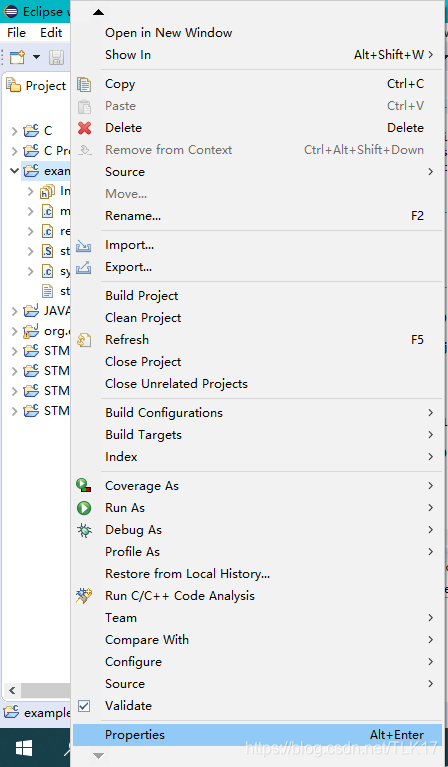

工程的设置操作

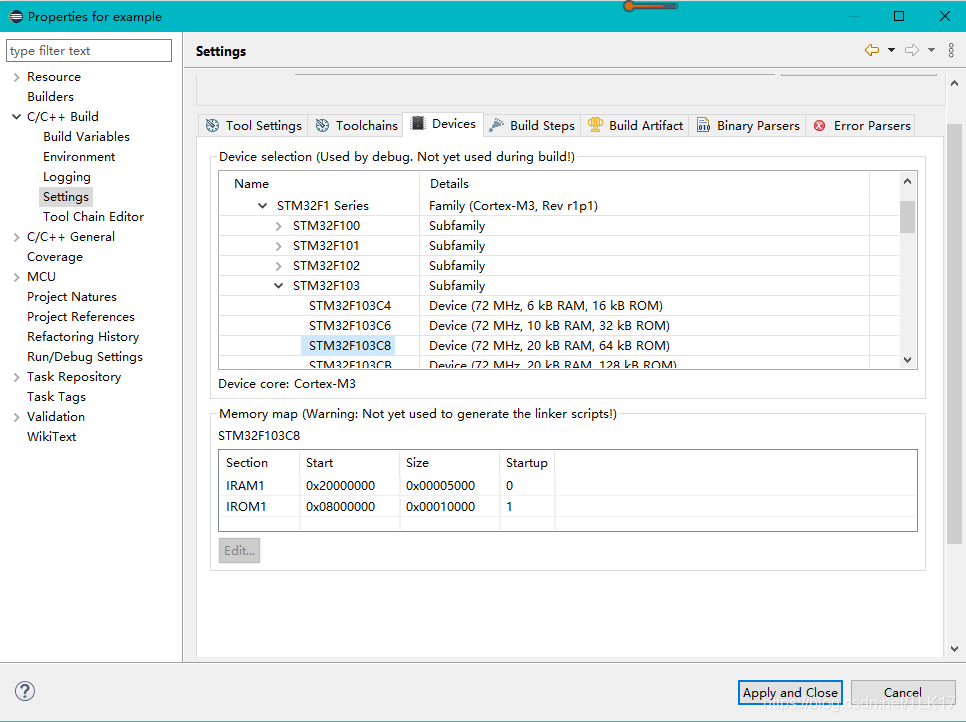

工程中有些项目已经预设好了，但仍有部分需要我们亲自调整。比如，芯片型号的挑选至关重要，一旦选错，就像零件不匹配，会导致后续操作无法顺利进行。脚本链接文件的选择同样不容忽视。另外，选择生成bin文件也很关键，这有助于我们了解代码的实际大小，并便于后续下载程序的工作配置。每个步骤都需精确操作，根据不同的芯片和需求，精确设定各项参数。

在实际操作中，设置参数时常常需要查阅详细的技术文档，或者向有经验的人士咨询。对于大型项目，尤其是多人协作的项目，事先统一参数设置是必要的，这样可以避免在后续整合过程中出现众多不兼容的问题。

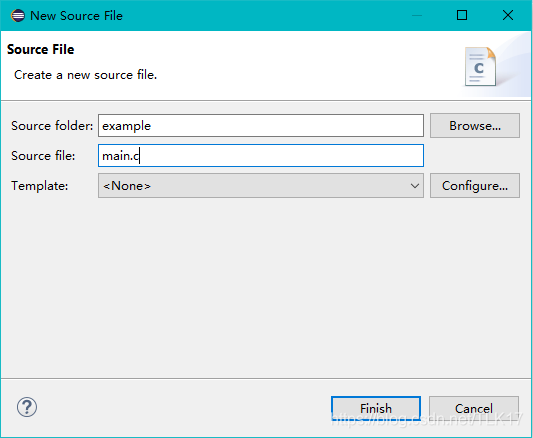

main.c文件常见问题

在main.c文件中，有时会出现错误提示。正如文中所述，这些错误可能是因为标准库路径没有正确设置。在处理工单时，我们常常遇到技术人员对此感到困惑的情况。通常来说，只有正确配置了标准库路径，main.c文件才能正常运行。

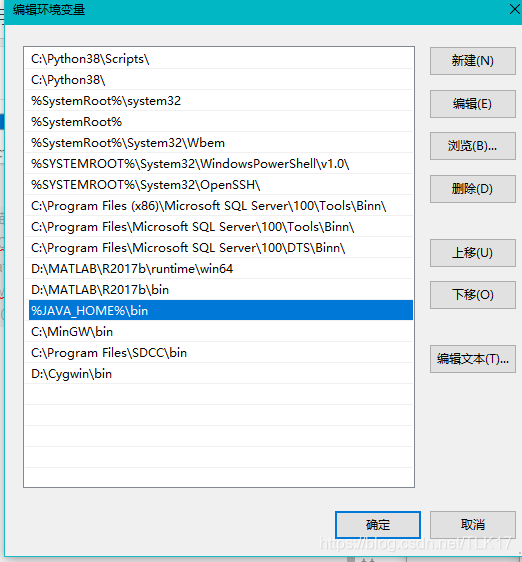

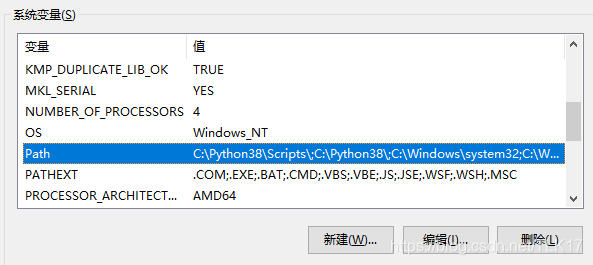

解决这类问题需细致检查路径配置及关联的环境变量。有时，系统更新或软件升级后，先前正确的设置可能出错，这时必须重新核实设置是否与现有软件和系统环境相匹配。

Build中的设置

在Build环节，我们主要对工程编译的设置进行最终确认。这里涉及到是否在运行外部工具时编译工程的选项。按照我的操作习惯，我通常会在编译成功后再下载外部工具的程序，因此我会取消那个勾选。当然，如果不取消，也需要进行合理的设置，以确保只编译当前工程。在这个过程中，需要理解并操作英文参数。举个例子，有同事因为看不懂这些英文标识的含义，随意设置了参数，结果导致了编译失败。

在这个环节，我们必须考虑到多样化的编译需求。若是为了测试新功能，或是修改了某些代码而只想编译这些部分，那么我们的设置就必须更加精准和有针对性。

jlink相关的操作

在jlink操作中，需要挑选.exe文件，并对支持的芯片型号进行设置，这是一系列较为复杂的步骤。其中，设置芯片型号的部分在上面的程序下载环节已有提及，但务必确保准确性。在芯片研发的实际项目中，每种芯片都需对应特定的型号设置。此外，在创建外部工具的过程中，需认识到它与之前的jlink配置程序下载有相似之处。虽然这对初学者来说可能有些不易理解，但通过多次实践，便能掌握其中的关键。

在设置参数的部分，与程序下载时的参数存在差异，这里遗漏了一个命令参数。这一点必须准确把握，因为一旦参数设置错误，后续操作可能无法进行，或者产生错误结果。

最后的编译结果查找

/*----------------------------[数据类型定义]----------------------------*/
#define u32 unsigned int
#define u16 unsigned short int
#define u8  unsigned char
#define vlt volatile
/*----------------------------[头文件]----------------------------*/
#include
#include
/*----------------------------[寄存器位定义与操作]----------------------------*/
#define bit(X)  (1<<X)
u32 range(u32 i, u32 j)
{
	u32 bit_range=0;
	for(;i<=j;i++)
	{
		bit_range |= 1<<i;
	}
	return (bit_range);
}
void Reg(volatile u32 * p, u32 range, u32 set)
{
	u32 date;
	date=*p;
	date &= ~range;
	date |= set;
	*p=date;
}
/*----------------------------[外设基址]----------------------------*/
#define APB1 ((u32)0x40000000)
#define APB2 (APB1+0x00010000)
#define AHB  (APB1+0x00018000)
/*----------------------------[GPIO]----------------------------*/
#define GPIOA (APB2+0x00000800)
#define GPIOB (APB2+0x00000C00)
#define GPIOC (APB2+0x00001000)
#define GPIOD (APB2+0x00001400)
#define GPIOE (APB2+0x00001800)
#define GPIOF (APB2+0x00001C00)
#define GPIOG (APB2+0x00002000)
struct GPIOX
{
	volatile u32 CRL;
	volatile u32 CRH;
	volatile u32 IDR;
	volatile u32 ODR;
	volatile u32 BSRR;
	volatile u32 BRR;
	volatile u32 LCKR;
};
#define PA ((struct GPIOX *)GPIOA)
#define PB ((struct GPIOX *)GPIOB)
#define PC ((struct GPIOX *)GPIOC)
#define PD ((struct GPIOX *)GPIOD)
#define PE ((struct GPIOX *)GPIOE)
#define PF ((struct GPIOX *)GPIOF)
#define PG ((struct GPIOX *)GPIOG)
#define io(X) 1<<X
enum IOM
{
	Is   = 0 ,
	If   = 4 ,
	Iud  = 8 ,
	Ih   = 12,
	O2gp = 2 ,
  	O2go = 6 ,
	O2mp = 10,
	O2mo = 14,
	O10gp= 1 ,
	O10go= 5 ,
	O10mp= 9 ,
	O10mo= 13,
	O50gp= 3 ,
	O50go= 7 ,
	O50mp= 11,
	O50mo= 15
};
void IOs(struct GPIOX * P, u32 io, enum IOM mode)     //  IOs(PC,io(13),O2gp);
{
	int i;
	u32 set_CR;
	set_CR=P->CRL;
	for(i=0;i<=7;i++)
	{
		if(io&(1<<i))
		{
			set_CR &= ~(0xF<<(i*4));
			set_CR |= mode<<(i*4);
		}
	}
	P->CRL=set_CR;
	set_CR=P->CRH;
	for(i=0;i<=7;i++)
	{
 	  if(io&(1<<(i+8)))
 	  {
 		  set_CR &= ~(0xF<<(i*4));
 		  set_CR |= mode<<(i*4);
 	  }
	}
	P->CRH=set_CR;
}
/*----------------------------[AFIO]----------------------------*/
struct AFIOX
{
	volatile u32 EVCR;
	volatile u32 MAPR;
	volatile u32 EXTICR1;
	volatile u32 EXTICR2;
	volatile u32 EXTICR3;
	volatile u32 EXTICR4;
};
#define AFIO ((struct AFIOX *)APB2)
/*----------------------------[RCC时钟]----------------------------*/
#define RCCA (AHB+0x00009000)
struct RCCX
{
	volatile u32 CR;
	volatile u32 CFGR;
	volatile u32 CIR;
	volatile u32 APB2RSTR;
	volatile u32 APB1RSTR;
	volatile u32 AHBENR;
	volatile u32 APB2ENR;
	volatile u32 APB1ENR;
	volatile u32 BDCR;
	volatile u32 CSR;
};
#define RCC ((struct RCCX *)RCCA)
#define SDIO    bit(10)     //AHBENR
#define FSMC    bit(8)
#define CRC     bit(6)
#define FLITF   bit(4)
#define SRAM    bit(2)
#define DMA_2   bit(1)
#define DMA_1   bit(0)
#define ADC_3    bit(15)      //APB2ENR
#define USART_1  bit(14)
#define TIM8     bit(13)
#define SPI_1    bit(12)
#define TIM1     bit(11)
#define ADC_2    bit(10)
#define ADC_1    bit(9)
#define IOPG     bit(8)
#define IOPF     bit(7)
#define IOPE     bit(6)
#define IOPD     bit(5)
#define IOPC     bit(4)
#define IOPB     bit(3)
#define IOPA     bit(2)
#define IOAF     bit(0)
#define DAC      bit(29)      //APB1ENR
#define PWR      bit(28)
#define BKP      bit(25)
#define USB      bit(23)
#define I2C_2    bit(22)
#define I2C_1    bit(21)
#define UART_5   bit(20)
#define UART_4   bit(19)
#define USART_3  bit(18)
#define USART_2  bit(17)
#define SPI_3    bit(15)
#define SPI_2    bit(14)
#define WWDG     bit(11)
#define TIM7     bit(5)
#define TIM6     bit(4)
#define TIM5     bit(3)
#define TIM4     bit(2)
#define TIM3     bit(1)
#define TIM2     bit(0)
void AHBEN(struct RCCX * P, u32 choose, u32 m)
{
	int i;
	u32 set;
	set=P->AHBENR;
	for(i=0;i<=10;i++)
	{
		if(choose&(1<<i))
		{
			set &= ~(1<<i);
			set |= m<<i;
		}
	}
	P->AHBENR=set;
}
void APB2EN(struct RCCX * P, u32 choose, u32 m)     //  APB2EN(RCC, IOPA|IOPC, 1);
{
	int i;
	u32 set;
	set=P->APB2ENR;
	for(i=0;i<=15;i++)
	{
		if(choose&(1<<i))
		{
			set &= ~(1<<i);
			set |= m<<i;
		}
	}
	P->APB2ENR=set;
}
void APB1EN(struct RCCX * P, u32 choose, u32 m)
{
	int i;
	u32 set;
	set=P->APB1ENR;
	for(i=0;i<=29;i++)
	{
		if(choose&(1<<i))
		{
			set &= ~(1<<i);
			set |= m<<i;
		}
	}
	P->APB1ENR=set;
}
/*----------------------------[GPIO位带]----------------------------*/
#define PAo(X) *((volatile u32 *)(0x42000000+(GPIOA+0x0C-0x40000000)*32+4*X))     //  PCo(13)=0;
#define PBo(X) *((volatile u32 *)(0x42000000+(GPIOB+0x0C-0x40000000)*32+4*X))
#define PCo(X) *((volatile u32 *)(0x42000000+(GPIOC+0x0C-0x40000000)*32+4*X))
#define PDo(X) *((volatile u32 *)(0x42000000+(GPIOD+0x0C-0x40000000)*32+4*X))
#define PEo(X) *((volatile u32 *)(0x42000000+(GPIOE+0x0C-0x40000000)*32+4*X))
#define PFo(X) *((volatile u32 *)(0x42000000+(GPIOF+0x0C-0x40000000)*32+4*X))
#define PGo(X) *((volatile u32 *)(0x42000000+(GPIOG+0x0C-0x40000000)*32+4*X))
#define PAi(X) *((volatile u32 *)(0x42000000+(GPIOA+0x08-0x40000000)*32+4*X))
#define PBi(X) *((volatile u32 *)(0x42000000+(GPIOB+0x08-0x40000000)*32+4*X))
#define PCi(X) *((volatile u32 *)(0x42000000+(GPIOC+0x08-0x40000000)*32+4*X))
#define PDi(X) *((volatile u32 *)(0x42000000+(GPIOD+0x08-0x40000000)*32+4*X))
#define PEi(X) *((volatile u32 *)(0x42000000+(GPIOE+0x08-0x40000000)*32+4*X))
#define PFi(X) *((volatile u32 *)(0x42000000+(GPIOF+0x08-0x40000000)*32+4*X))
#define PGi(X) *((volatile u32 *)(0x42000000+(GPIOG+0x08-0x40000000)*32+4*X))
volatile u32 * Bit(volatile u32 * p, u32 X)
{
	return ((volatile u32 *)(0x42000000+((u32)p-0x40000000)*32+4*X));
}
#define Bit(p,X) (*Bit(p,X))      //  Bit(&PC->ODR,13)=0;
/*----------------------------[Flash寄存器]----------------------------*/
#define Flash (AHB+0x0000A000)
struct FLASHX
{
	volatile u32 ACR;
	volatile u32 KEYR;
	volatile u32 OPTKEYR;
	volatile u32 SR;
	volatile u32 CR;
	volatile u32 AR;
	volatile u32 Rsd;
	volatile u32 OBR;
	volatile u32 WRPR;
};
#define FLASH ((struct FLASHX *)Flash)
/*----------------------------[外部中断与事件]----------------------------*/
#define Exti (APB2+0x400)
struct EXTIX
{
	volatile u32 IMR;
	volatile u32 EMR;
	volatile u32 RTSR;
	volatile u32 FTSR;
	volatile u32 SWIER;
	volatile u32 PR;
};
#define EXTI ((struct EXTIX *)Exti)
/*----------------------------[异常与M3内核]----------------------------*/
#define Scs  0xE000E000
#define Nvic (Scs+0x0100)
#define Scb  (Scs+0x0D00)
#define IDr  (Scs+0x0FD0)
struct SCSX
{
	vlt u32 Rsd0;
	vlt u32 ICTR;       //0x04
	vlt u32 Rsd1[2];
	vlt u32 STKCSR;     //0x10
	vlt u32 STKRDR;     //0x14
	vlt u32 STKCDR;     //0x18
  	vlt u32 STKADR;     //0x1C
};
struct NVICX
{
	vlt u32 SETENA[8];      //0x00-0x1C
	vlt u32 Rsd0[24];
	vlt u32 CLRENA[8];      //0x80-0x9C
	vlt u32 Rsd1[24];
	vlt u32 SETPEND[8];     //0x100-0x11C
	vlt u32 Rsd2[24];
	vlt u32 CLRPEND[8];     //0x180-0x19C
	vlt u32 Rsd3[24];
	vlt u32 ACTIVE[8];      //0x200-0x21C
	vlt u32 Rsd4[56];
	vlt u8  PRI[240];       //0x300-0x3EF
	vlt u32 Rsd5[644];
	vlt u32 STIR;           //0xE00
};
struct SCBX
{
	vlt u32 CPUID;      //0x00
	vlt u32 ICSR;       //0x04
	vlt u32 VTOR;       //0x08
	vlt u32 ATRCR;      //0x0C
	vlt u32 SYSCR;      //0x10
	vlt u32 CFCR;       //0x14
	vlt u8  PRI[12];    //0x18-0x23
	vlt u32 SHCSR;      //0x24
	vlt u8  MFSR;       //0x28
	vlt u8  BFSR;       //0x29
	vlt u16 UFSR;       //0x2A
	vlt u32 HFR;        //0x2C
	vlt u32 DFSR;       //0x30
	vlt u32 MMAR;       //0x34
	vlt u32 BFAR;       //0x38
	vlt u32 AFAR;       //0x3C
	vlt u32 Rsd0[20];
	vlt u32 MPUTR;      //0x90
	vlt u32 MPUCR;      //0x94
	vlt u32 MPURNR0;    //0x98
	vlt u32 MPURNR1;    //0x9C
	vlt u32 MPURASR;    //0xA0
	vlt u32 Rsd1[19];
	vlt u32 DHCSR;      //0xF0
	vlt u32 DCRSR;      //0xF4
	vlt u32 DCRDR;      //0xF8
	vlt u32 DEMCR;      //0xFC
};
struct IDRX
{
	vlt u32 PERIPHID4;      //0x00
	vlt u32 PERIPHID5;      //0x04
	vlt u32 PERIPHID6;      //0x08
	vlt u32 PERIPHID7;      //0x0C
	vlt u32 PERIPHID0;      //0x10
	vlt u32 PERIPHID1;      //0x14
	vlt u32 PERIPHID2;      //0x18
	vlt u32 PERIPHID3;      //0x1C
	vlt u32 PCELLID0;       //0x20
	vlt u32 PCELLID1;       //0x24
	vlt u32 PCELLID2;       //0x28
	vlt u32 PCELLID3;       //0x2C
};
#define SCS  ((struct SCSX *)Scs)
#define NVIC ((struct NVICX *)Nvic)
#define SCB  ((struct SCBX *)Scb)
#define IDR  ((struct IDRX *)IDr)
/*----------------------------[USART]----------------------------*/
#define Usart1 (APB2+0x3800)
#define Usart2 (APB1+0x4400)
#define Usart3 (APB1+0x4800)
#define Uart4  (APB1+0x4C00)
#define Uart5  (APB1+0x5000)
struct USARTX
{
	vlt u32 SR;
	vlt u32 DR;
	vlt u32 BRR;
	vlt u32 CR1;
	vlt u32 CR2;
	vlt u32 CR3;
	vlt u32 GTPR;
};
#define USART1 ((struct USARTX *)Usart1)
#define USART2 ((struct USARTX *)Usart2)
#define USART3 ((struct USARTX *)Usart3)
#define UART4  ((struct USARTX *)Uart4)
#define UART5  ((struct USARTX *)Uart5)
void delay(vlt u32 num)
{
	while(num--);
}
int main()
{
    char * a;
    char b;
	/*printf和scanf函数必备的两行代码，不懂可以百度一下*/
	setbuf(stdout, NULL);
	setbuf(stdin, NULL);
	APB2EN(RCC, IOPA, 1);			//打开usart1的io口对应的时钟
	//USART1配置//
	IOs(PA, io(9), O50mp);
	IOs(PA, io(10), If);
	APB2EN(RCC, USART_1, 1);
	USART1->DR=0;                         //要清空一下数据寄存器，不然第一个字符会乱码
	Reg(&USART1->BRR, 0, (39<<4)|1);      //115200波特率
	Reg(&USART1->CR3, 0, range(6, 7));
	Reg(&USART1->CR1, 0, bit(13)|bit(3)|bit(2));
    a=malloc(8);
    *a='9';
    printf("rn这是一个寄存器版工程rn");
    printf("123456%crn please input two char: ",*a);
    scanf("%c %c",a,&b);
    printf("rn The char what you input just now are: %c,%c",*a,b);
    free(a);
    APB2EN(RCC, IOPC, 1);			//打开led对应io口的时钟
    IOs(PC, io(13), O50gp);			//配置对应led的io口
    while(1)
    {
    	PCo(13)=~PCo(13);			//led闪烁
    	delay(888888);
    }
}
/*----------------------------[系统初始化函数]----------------------------*/
void SystemInit()
{
	Bit(&RCC->CR,16)=1;
	while(! Bit(&RCC->CR,17));
	Bit(&FLASH->ACR,4)=1;
	Reg(&FLASH->ACR, bit(0)|bit(1), bit(1));
//	FLASH->ACR &= ~(0x03);
//	Bit(&FLASH->ACR,1)=1;
	Bit(&RCC->CFGR,10)=1;     //只对APB1二分频，其他两个默认不分频
	Reg(&RCC->CFGR, range(16,21), range(15,16)|range(18,20));            //8*9=72M,ADC时钟为12M
//	RCC->CFGR &= ~(0x3F0000);
//	RCC->CFGR |= (0x1C0000|0x10000);      //8*9=72M
	Bit(&RCC->CR,24)=1;
	while(Bit(&RCC->CR,25));
	Reg(&RCC->CFGR, range(0,1), bit(1));
//	RCC->CFGR &= ~(0x3);
//	Bit(&RCC->CFGR,1)=1;
	while(! Bit(&RCC->CFGR,3));
}

完成前面的操作后，便进入等待编译结果的阶段。需要等待Java编译结束，随后在指定的目录中寻找那个jar文件。注意，不同版本的插件文件名可能不同，以我的6.7.0.2版本为例，文件名中就明确包含了版本号。在寻找过程中，务必细心，因为一旦出错，可能无法找到正确的文件，或者找到错误的版本，这会影响到后续对文件的使用，甚至可能引发兼容性问题。

#define TI   (*(unsigned int *)0x4227001C)        //发送结束标志：             TXE
#define RI   (*(unsigned int *)0x42270014)        //接收标志：                      RXNE
#define SBUF (*(unsigned int *)0x40013804)        //接收发送寄存器,即： USART1->DR
/**************************************************************************
这个文件仅适用于stm32f10x系列。
这个为GCC版本的printf和scanf函数的重定义，不适用于keli的。
2,3行用了位带操作。
特别提醒，使用这个重定义printf和scanf函数文件不需要你开启USART_IT_TXE，USART_IT_TC，USART_IT_RXNE这三个中断，不然会扰乱printf和scanf函数的工作。
**************************************************************************/
int __io_putchar(int ch)			//与printf函数相关的函数
{
  TI=0;
  /* Write a character to the USART */
  SBUF = ch;
  /* Loop until the end of transmission */
  while(!TI);
  return ch;
}
void Usend(unsigned char ch)			//用于回显的函数
{
    SBUF = ch;
    while (!TI);
}
int __io_getchar(void)			//与scanf函数相关的函数
{
    int temp = 0;
Gagain:
    while (!RI);
    temp = SBUF;
    RI=0;
    if (temp == 0x0d)
    {
        Usend(0x0a);
        Usend(0x0d);
    }
    else if (temp == 0x08)
    {
        goto Gagain;
    }
    else
    {
        Usend(temp);
    }
    return (temp);
}

尽管这些步骤显得繁杂且复杂，但只要我们逐一认真细致地处理每一个环节，任务还是可以顺利完成的。在工程编译的过程中，你是否也遇到了一些独特的问题？期待大家在评论区分享自己的经验或是提出疑问。同时，别忘了点赞并转发这篇文章。
