ZYNQ这类芯片架构相当复杂，内部集成了众多功能逻辑。这些功能逻辑中，有些是研究价值很高的亮点，但也存在一些对新手来说较为晦涩难懂的部分。
ZYNQ内部的PS组成
PS模块内置了两个ARM-9处理器和一些外围接口。在诸如高端路由器芯片设计等电子产品的专业开发中，PS模块负责核心计算和初步数据处理。ARM-9处理器的强大计算能力至关重要，它能够迅速执行基础控制任务。此外，外围接口为外部设备连接提供了便利，增强了芯片的扩展性。对开发者而言，理解这些组件的作用至关重要，因为它有助于他们在开发过程中合理分配任务，防止资源浪费。
换个角度来想，这些部件的加入，也让设计过程变得更加复杂。以一个新成立的芯片研发团队为例，当他们首次接触ZYNQ芯片，着手PS模块的功能开发时，很可能会因为面对众多部件和接口而感到迷茫。
GP Ports功能与数据传输
GP Ports主要用于寄存器的读写和小数据量的传输。这种功能在电路数据交互中有着特定的应用。例如，在小型传感器数据采集设备中，传感器发送的温度数值等小数据量信息，只需几个字节，就能通过GP Ports进行传输。这种方式适用于偶尔发送且数据量较小的数据传输。
然而，这种小规模数据传输限制了其应用广度。面对大量数据传输需求，我们需另寻方法。例如，在多媒体传输设备中，若使用GP Ports传输视频、音频等大文件，传输效率便会降低。
主程序与逻辑设计的分布

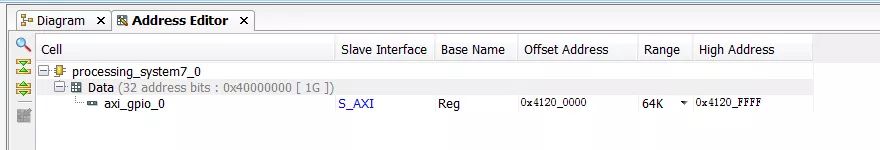

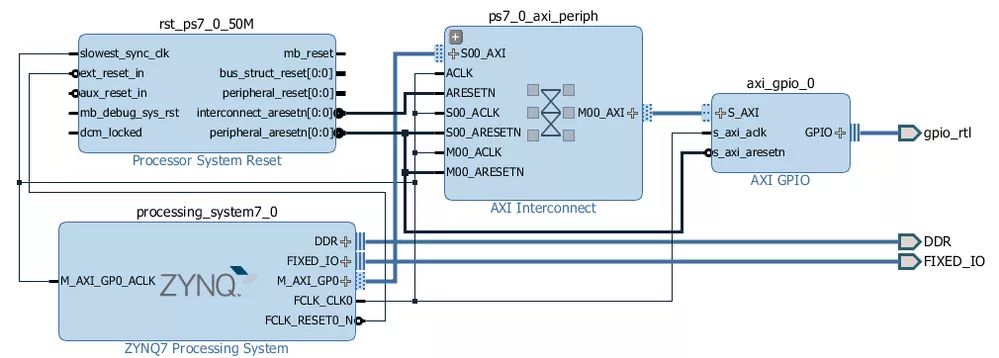

在ZYNQ中，一种普遍的设计方法是把主要程序置于PS，同时在PL上构建逻辑功能，将其作为PS的外围设备并封装为IP，并配备了AXI-Lite接口。以一款智能安防设备为例，监控功能的图像处理主要程序运行在PS上，而图像识别的逻辑功能则可在PL上开发为外设。这种设计使得不同功能模块得以分离，有利于开发和维护。
这种设计思路虽然结构上很清晰，但给开发者带来了知识体系上的难题。尤其是初学者，他们往往不太明白整体架构和逻辑封装的关联，所以在实际操作中，往往难以将它们有效结合，结果常常出现逻辑上的错误。
PS对逻辑设计的控制
通过调整逻辑设计的功能寄存器，PS能够操控逻辑设计，而状态寄存器则反馈系统运行状况。在工业自动化领域，例如自动生产线，PS的这种控制方法能精确调节各个外设的启动、停止和运行状态。借助状态寄存器提供的反馈信息，操作人员可以迅速掌握系统是否正常运行。
一旦某个环节的寄存器出现故障，这种控制方式就会出问题。比如，一个寄存器的数值被错误修改，那么逻辑设计的工作就可能脱离PS的控制，进而影响整个系统的正常运作。
外设连接操作步骤

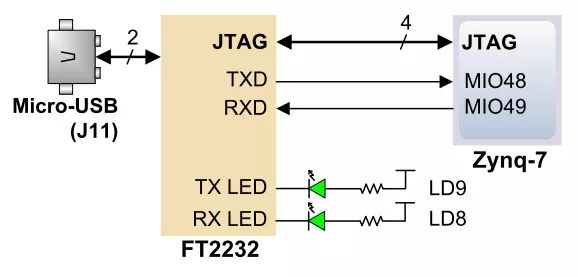

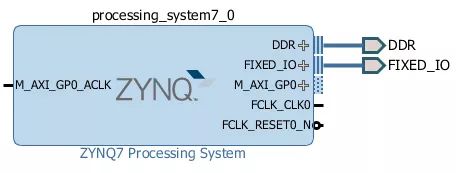

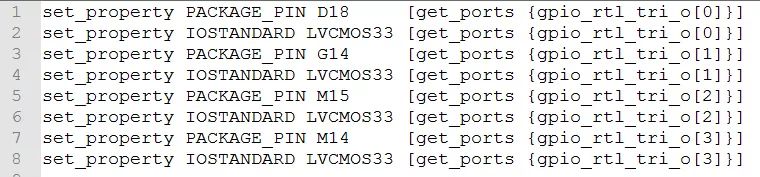

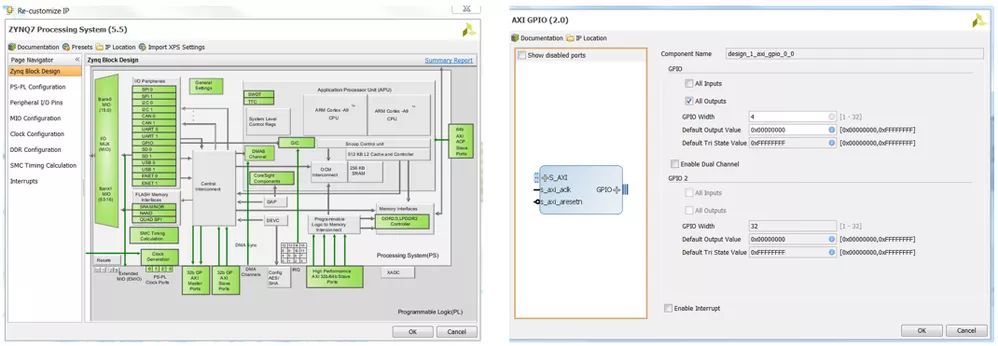

在配置UART引脚、连接ZYNQ7专用引脚和DDR引脚，以及进行外设与ZYNQ的连接时，涉及自动与手动操作。在开发工业级控制系统时，若遵循步骤进行配置，便能确保连接正确。比如，在自动连接模式下，能迅速完成连接，有效提升开发速度。
然而，自动连接工具的操作依据其自身理解，却未必能满足特定需求。遇到这种情况，就得手动调整连接。要做到这一点，开发者必须对连接机制有透彻的了解，否则很可能会犯下连接错误，进而使得设备无法正常运行。
BSP的作用与学习难度
#include
#include
#include "xparameters.h"
#include "sleep.h"
#include "platform.h"
int main()
{
XGpio output;
int Status;
/*
* Initialize the GPIO driver so that it's ready to use,
* specify the device ID that is generated in xparameters.h
*/
Status = XGpio_Initialize(&output, XPAR_GPIO_0_DEVICE_ID);
if (Status != XST_SUCCESS) {
return XST_FAILURE;
}
/* Set the direction for all signals to be outputs */
XGpio_SetDataDirection(&output, 1, 0x0);
init_platform();
while(1){
usleep(200000); //delay
XGpio_DiscreteWrite(&output, 1, 0x0);
usleep(200000); //delay
XGpio_DiscreteWrite(&output, 1, 0xF);
};
cleanup_platform();
return 0;

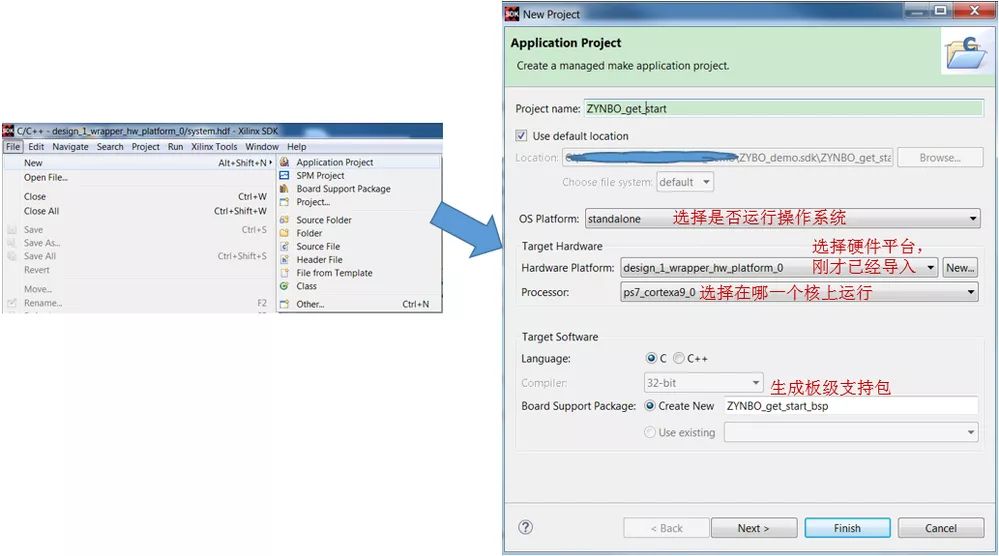

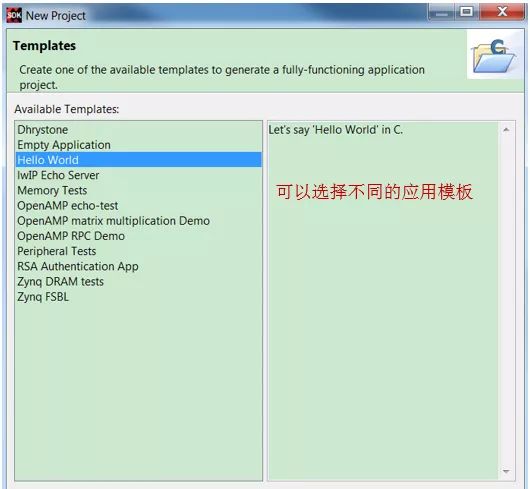

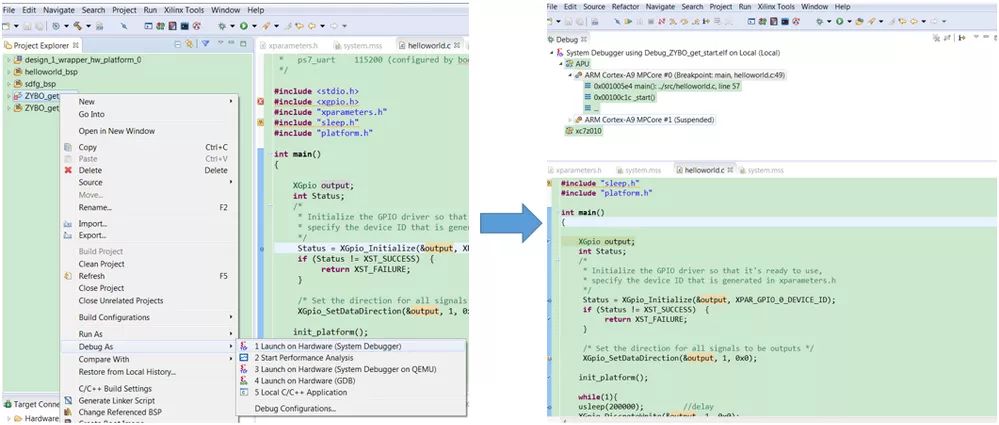

}BSP可以自动从硬件设计中的外设生成，不过对于初学者来说，构建具备基本功能的技术平台还是存在一定难度。以学习嵌入式开发的学生为例，尽管BSP提供了函数，但他们仍感到难以搭建出这样的平台。不过，通过使用SDK的测试模板，学生可以追踪测试函数的实现过程，并获取示例代码。
这种方法多少能提供一些帮助，然而，对于初学者来说，要想学会如何通过寄存器的读写来控制硬件通信，仍需投入大量的时间和精力去学习和研究。
在ZYNQ开发过程中遇到难题，你有什么解决方法吗？欢迎各位留言交流，同时也请大家点赞并转发这篇文章。
