市场上有很多免费的电子设计工具，但有一款特别受欢迎，因为它操作简单、功能多样，受到很多用户的喜爱。这款工具之所以受欢迎，是因为它开源且适用范围广。那么，它到底有哪些特别之处？我们来详细了解一下。
平台概述
这是一款开放式的电子设计工具，操作简便，易于掌握。它不仅包括多种型号的硬件板，还提供了可在多个操作系统上运行的集成开发环境。此外，其硬件设计图、电路图、开发软件以及核心库文件都是开源的，用户可以在遵守相关协议的前提下对设计和代码进行修改。
激光雕刻切割机原理
激光雕刻切割机是一种集机械与电子于一体的设备，它需要软件、电子硬件和机械部分协同工作才能正常运作。作为嵌入式开发的产品，开发者不仅要精通软件和编程语言，还需对主板硬件有深入的了解。因此，在学习软件编程之前，先对电子硬件有所了解是非常必要的。

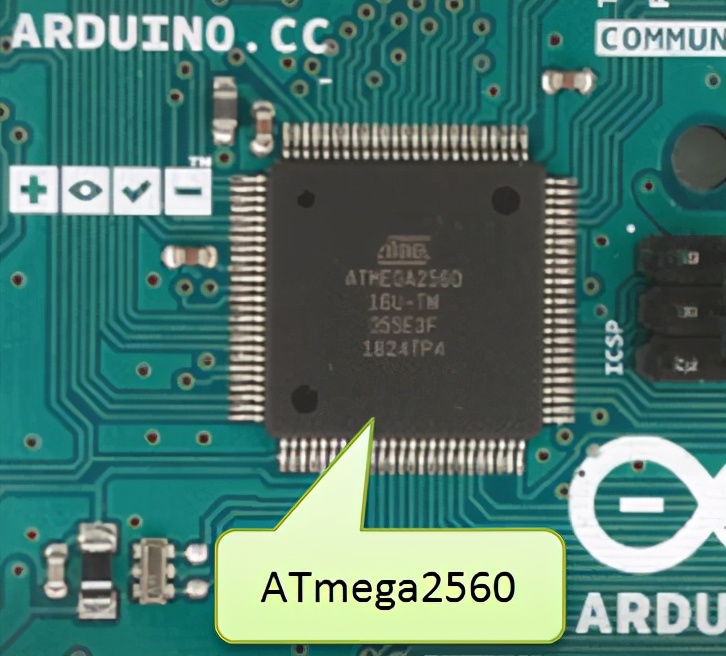

主板总体观察
拿到主板后，最先看到的是那块贴满引脚的大芯片，它通常是主板的核心部件。视力不佳者，可借助手机手电筒来查看芯片上的标识，从而辨别出主芯片的型号等关键信息。毕竟，主芯片是主板的核心，许多功能都依赖于它来执行。

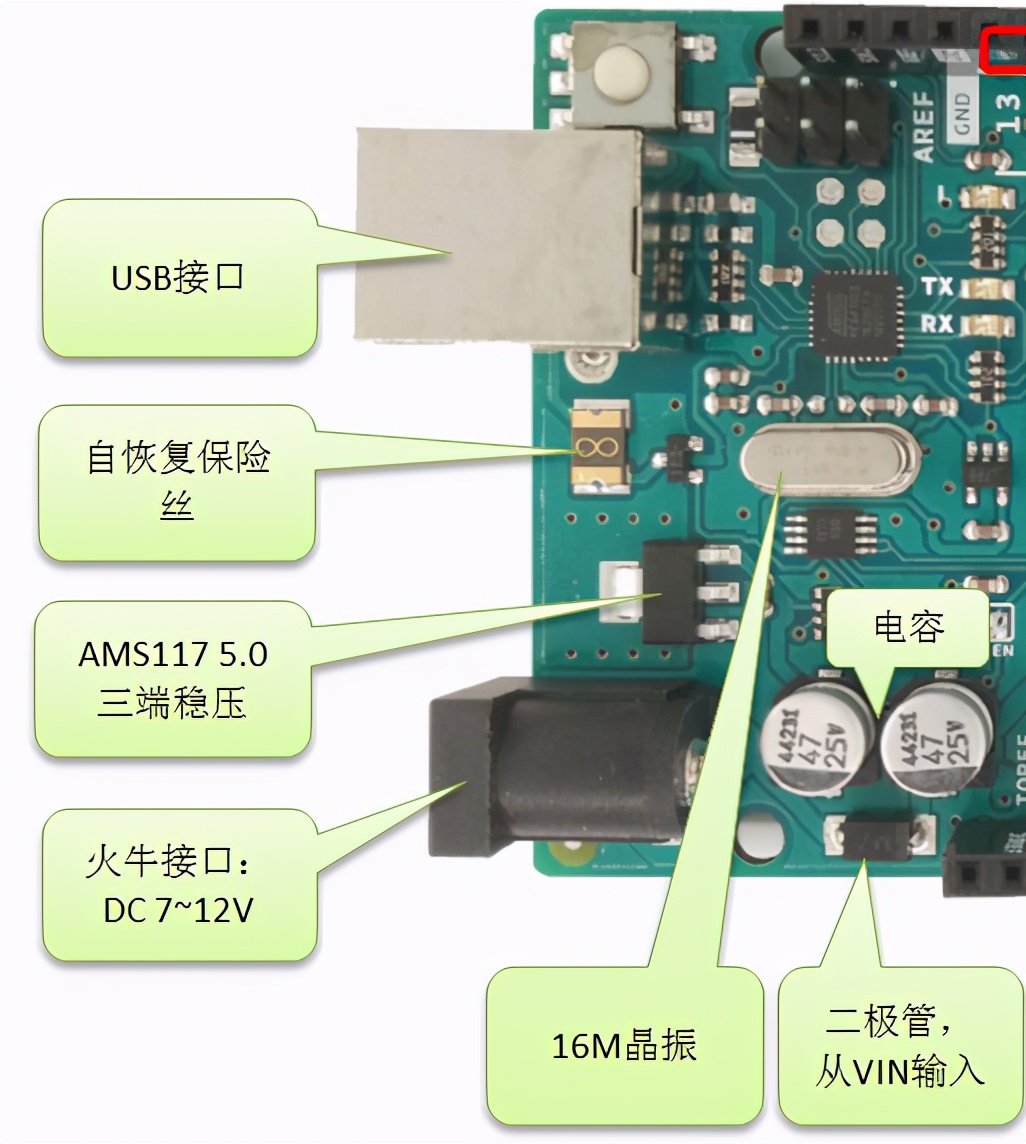

主板供电部分
弄清楚主芯片后，得接着检查主板供电模块。供电方式通常包括USB供电、火牛接口供电和接线端子供电。要熟悉交流电、直流电、变压器等基本知识，这样能更好地判断供电状况。以该平台-5.0芯片为例，其最大输入工作电压是18V，但芯片质量不同，所以火牛接口电压最好不超过12V，以确保主板安全。

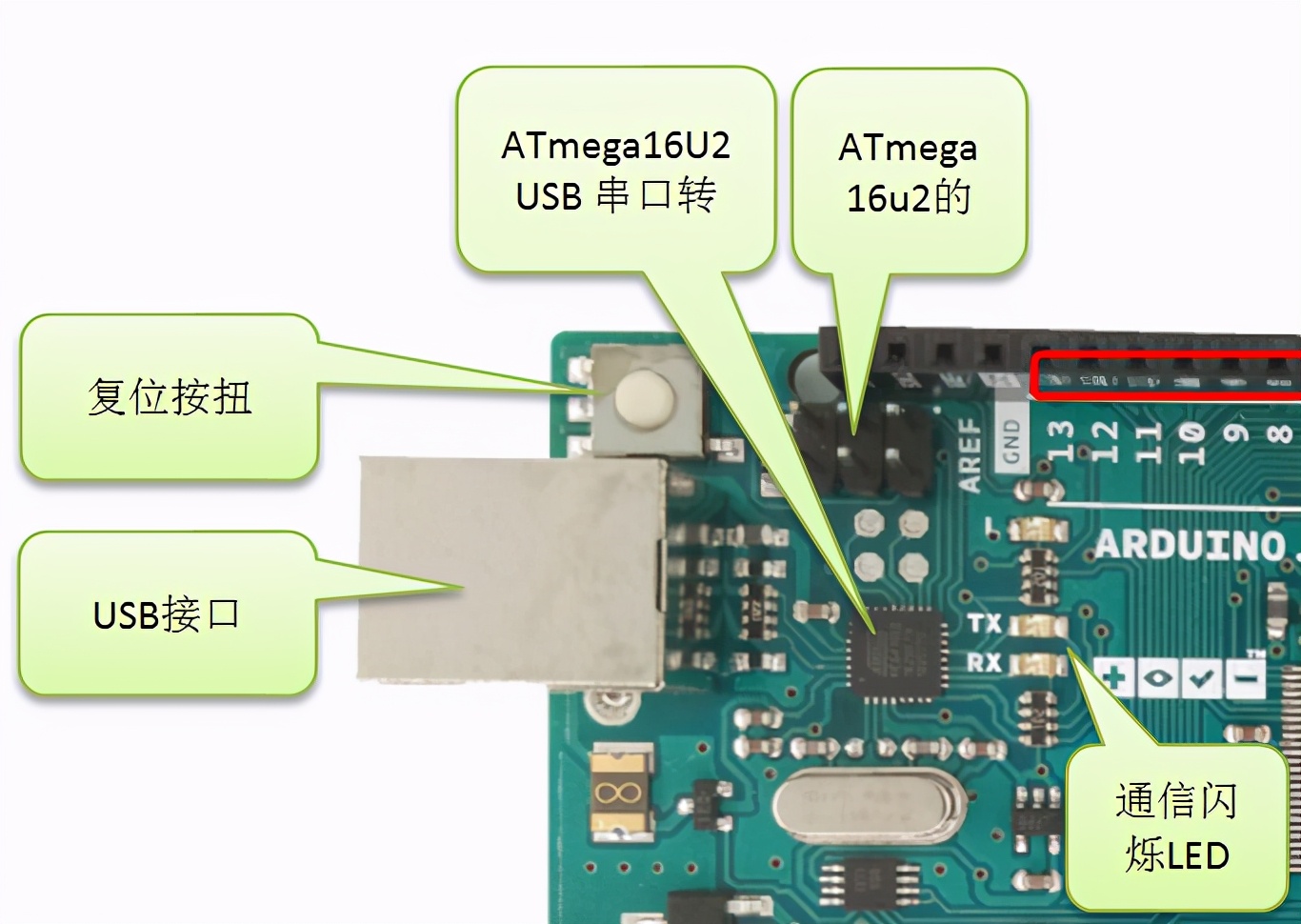

通信模块是主板的重要组成部分，不同主板采用的通信手段不尽相同，比如USB转串口CH340、RS232等。其作用是将信号或数据传输至主芯片的TX、RX引脚，从而实现数据的上传、下载和交换。掌握通信方式，有助于更有效地进行主板与外部设备之间的信息交流。

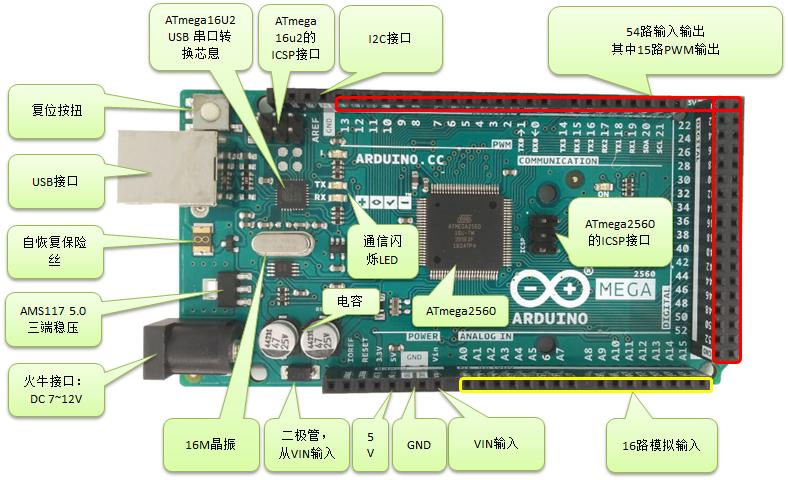

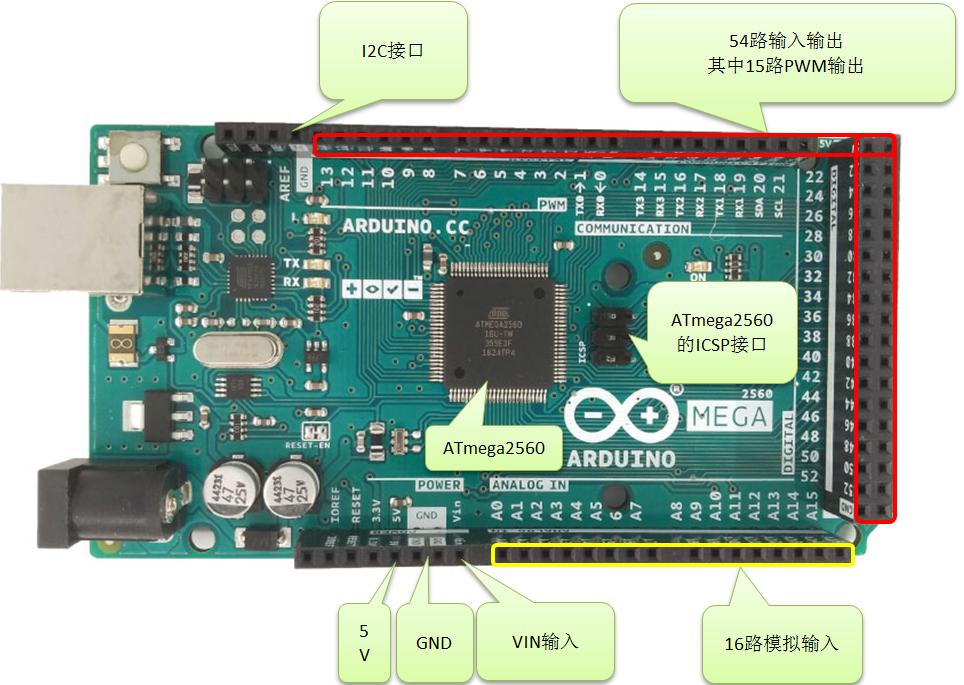

主板功能部分
主板的功能特性主要通过IO接口展现，这些接口多由主芯片引出，便于引脚连接，应用范围广泛，涵盖了输入输出等多种用途。信号种类同样丰富，包括高低电平、模拟信号等。若需深入理解主板功能，建议查阅相关说明书，以便更准确地使用主板，发挥其各种功能。
