在软件的生命周期里，图形工具就像是一笔宝贵的财富，它帮助开发者更好地理解和掌握开发过程。现在，我们就来深入探讨这方面的知识。
描述阶段的起点

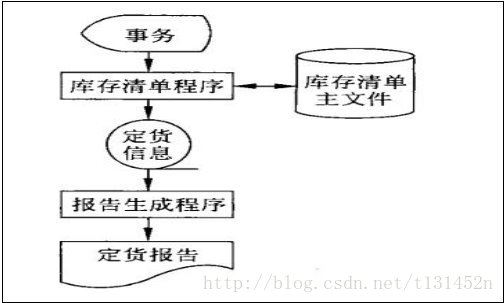

软件开发初期，对系统全局的理解至关重要。UC图作为BSP（ng）法中常用的子系统划分工具，在早期阶段便为软件开发描绘了清晰的子系统结构。它在业界应用广泛，有助于团队初步界定各子系统的界限，从而提升后续开发工作的效率。系统流程图是描绘系统物理形态的常用手段，它能清晰展示数据在系统不同组件间的传输过程。这就像城市交通图能直观展示车辆行驶路径一样，即便是非专业人士也能借助它大致了解软件的功能。
DFD图的逻辑之力
数据流图，简称DFD，它从数据流动和处理的视角出发，通过图形化的方式构建起系统的功能模型。借助DFD图，我们可以直观地观察到数据在系统中的流动轨迹和变化过程。在众多大型项目中，DFD图对于开发团队准确理解系统核心功能的逻辑起到了关键作用。IPO图展示了数据在输入、处理、输出之间的联系，其结构清晰，如同生产线一般，明确了各个环节间的数据交流。这样的设计使得软件开发中数据的流动更加有序，进而提升了开发工作的精确度。
STD图与响应机制
STD图描绘了系统对外部事件作出反应的流程。在众多互联网应用中，它有助于开发者构建出应对用户操作的实时响应策略。层次方框图则主要呈现数据的层级结构，类似于公司的组织架构图，有助于开发者直观地把握数据的层级关系，便于进行数据的管理与处理。
多样的层次描述图

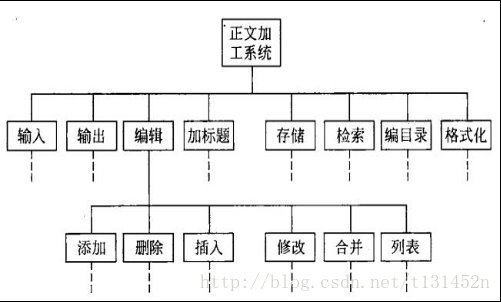

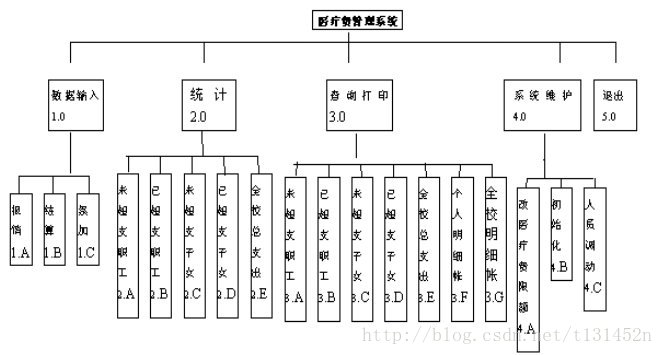

层次图主要展示层级结构，其表达简洁明了，能让团队成员迅速了解软件系统的层级分布情况。HIPO图则将层次图与输入/处理/输出图相结合，功能更为全面。在不少中型软件项目中，HIPO图可以同时呈现系统架构和数据处理流程，显著提升沟通效率，让开发工作更加有序。
结构图与体系搭建

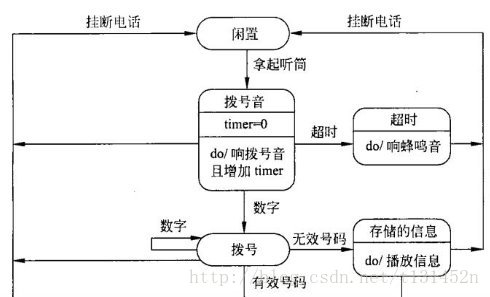

结构化开发中，模块结构图是描绘系统架构的常用手段。它能够直观地呈现软件模块之间的联系，使开发者能从整体上把握系统框架，这在大型软件项目的开发过程中尤为常见。状态转换图展示了系统各状态及其转换的条件。在涉及多种状态处理的游戏开发等领域，这种图极为关键。它帮助开发者精确构建状态转换的规则，从而提升用户的使用感受。
详细设计的度量工具

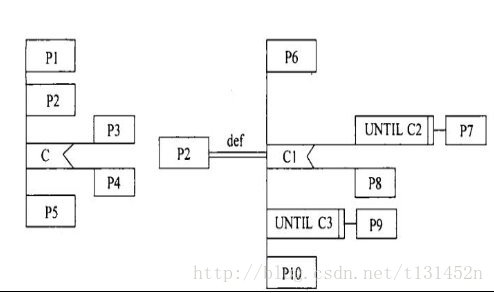

在详细设计阶段，流图被用来衡量程序的复杂度。编写代码时，借助流图可以判断程序逻辑的复杂状况，迅速发现潜在问题，确保代码质量。PAD图，也就是问题分析图，它能将程序流程以图形方式直观呈现，就像为程序设计绘制了一份详尽的地图，有助于开发者更高效地完成代码编写。
