本期推荐的RIL是一款专门为嵌入式平台开发的无线通信模组(GSM/GPRS/CatM1/NB-Iot)管理软件。它与其它大型框架(例如Android RIL、Wince RIL)不同的是，它被设计成应用于资源受限物联网终端设备（单片机+无线模组的方案），并提供物联网通信所需的基本功能，包含网络注册、连接管理、短信收发及Socket通信。

基本特性

• 包含网络注册、连接、短信收发及Socket通信管理等基本功能。
• 模组驱动使用插件化方式管理，同一个系统中能够挂载适配多个模组，并能够动态选择模组驱动程序。
• 通过简单的修改就能够适用于不同的RTOS平台。
• 内置多种情况下的异常处理机制，保证模组稳定运行。
• 内置常用组件，如带断点续传功能的HTTP文件下载、TFTP传输、MQTT等。

系统要求

为了使RIL能够正常运行，目标系统必须满足以下要求:

• ROM 资源：至少 13.5K Bytes(取决于挂载的模组个数及使用的组件)
• RAM 资源：至少 1.2K Bytes(取决于socket创建数量)
• RTOS及堆栈: RIL需要运行在两个任务中，每个任务的堆栈至少 256 Bytes
• 编译器：由于RIL使用了一些C99的特性(柔性数组、内联)，所以编译器需要开启对C99的支持。对于IAR，它默认是打开的，而Keil MDK需要手动增加编译选项(–c99 –gnu)

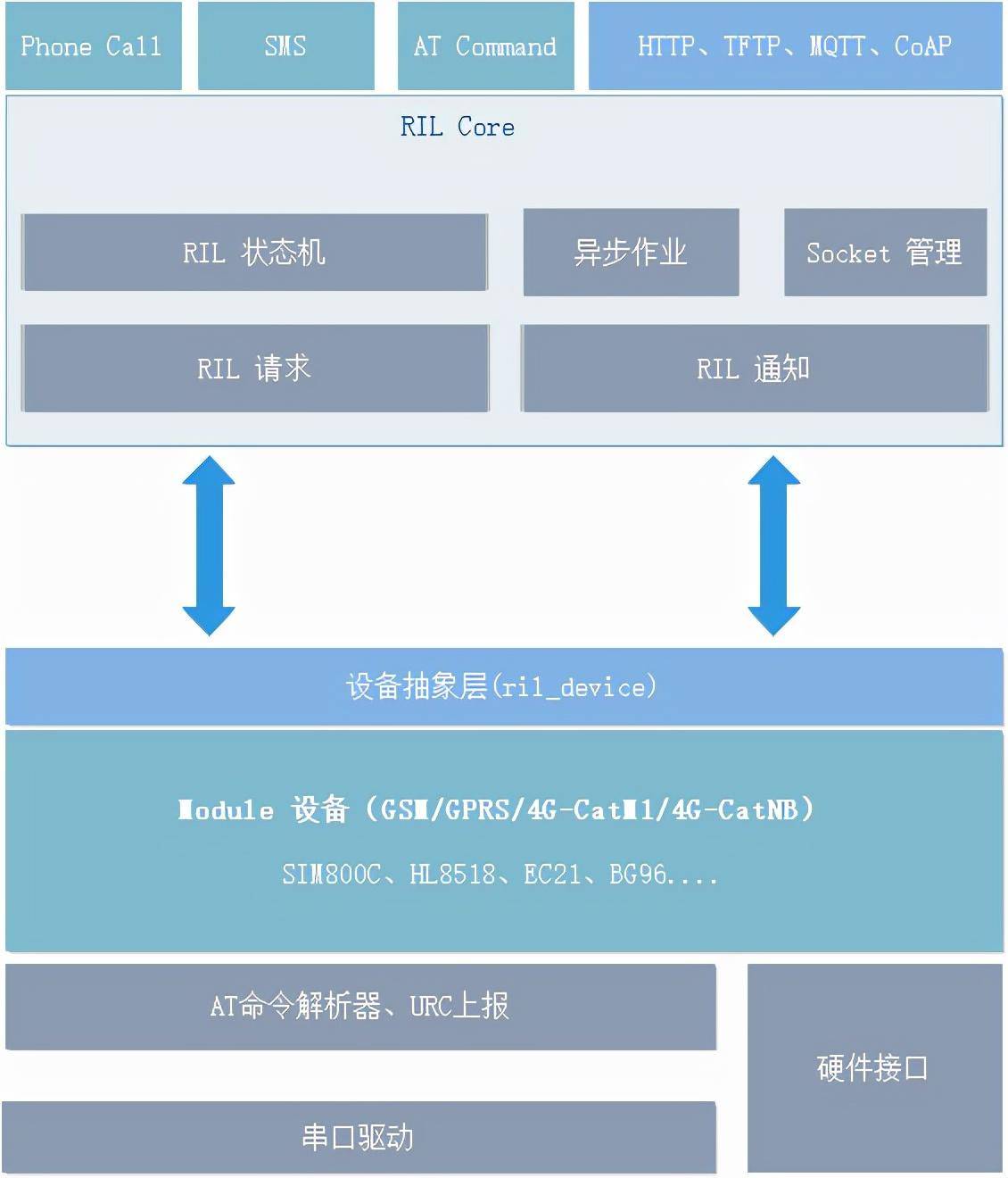

软件架构

环境准备

下面demo工程使用的平台及软硬件环境：

• MCU ：STM32F401RD
• IDE ：IAR7.4、Keil MDK 4.72a
• Module : EC21
• RTOS : Free-RTOS V202012.00

工程配置

下面视图展示了所有RIL子目录的内容，其中ril子文件夹包含ril服务相关功能，模组驱动，使用案例。demo用于ril演示工程。

ril
│
|───docs          使用文档
|───demo          演示工程
│   │───driver    驱动文件
│   │───lib       MCU外设库文件
│   │───misc      常用功能库
|   |───os        操作系统相关
|   |───project   工程文件
|   └───user
│       └─── samples  演示案例(TCP/UDP/HTTP/SMS)
│       └─── tasks    系统任务
└───ril
    │───build    工程文件，用于输出RIL库文件
    │───case     内置组件(HTTP/TFTP/MQTT)
    │───modules  模组驱动文件(ec21,bg96,hl8518 ...)
    │───common   通用库文件
    |───core     ril内核服务相关
    └───port     RTOS相关移植接口

项目用到.h头文件

在使用时您应确保工程头文件路径含有以下目录：

• ril/core/inc
• ril/common/inc
• ril/port
• ril/case/(可选目录，如果你不需要ril内置的组件则不需要包含此项)

项目用到.c源文件

一般而言，需要包含RIL的内核 c 文件、通用库文件、要使用的模组驱动文件以及可选的内置组件。

• 文件夹 ril/core/src中的所有 c 文件
• 文件夹 ril/common/src中的所有 c 文件
• 用到的模组驱动，根据硬件需要在文件夹ril/modules中选择对应的文件
• RTOS系统相关，根据OS平台选择文件夹ril/port中选择对应的文件

生成库文件

为了加快你所在的项目编译速度，可以预先将RIL源码包编译成库形式，ril/build目录提供了IAR及MDK库编译工程，进入工程之前需要先选择对应的目标平台（如Cotext-M4），然后点击build或者make按钮，这样就在ril/output目录下生成了对应的库文件。

启动RIL

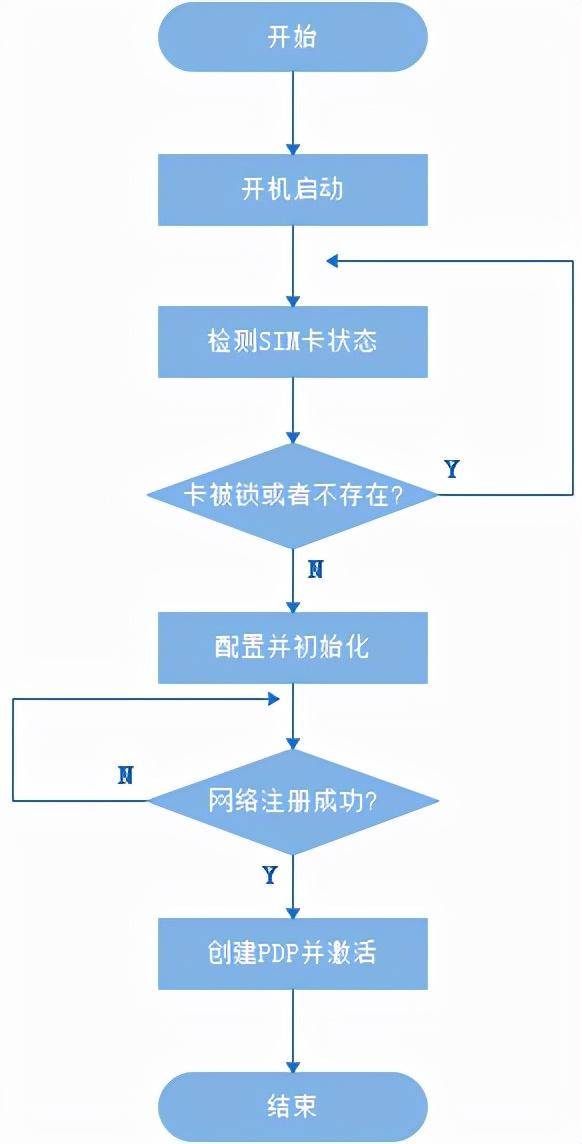

一个无线模组连接服务器前需要先经过开机、检测SIM卡、频段及制式配置(如果有需要)、网络注册、建立PDP并激活等一系列复杂步骤， 大致流程图如下所示：

上面的流程读者只需要做一个大概的了解，这些过程已经由RIL内部的状态机自动完成，用户只需要按下面的步骤进行操作即可。

• 创建RIL任务，包括主任务及AT命令解析任务
• 使用接口适配器及配置参数初始化RIL
• 选择硬件对应的模组型号
• 打开模组设备
• 启用网络连接
