本期推荐的 PDMan是一款开源免费的数据库模型建模工具，支持Windows,Mac,Linux等操作系统，是PowerDesigner之外，更好的免费的替代方案。

名称由来-PDMan已全面升级至CHINER

• 第一个（公开发行名称）：PDMan: Physical Data Model Manager(物理模型管理)
• 第二个（内部使用名称）：SINOPER: SINO Popular Entity Relation(中国最流行的实体关系图工具)，目前该软件发行版，底层很多代码为该词前缀。
• 第三个（公开发行名称）：CHINER: CHINESE Entity Relation(国产实体关系图工具)，为方便国内普及，中文名称为：元数建模，也作:”CHINER[元数建模]”公开使用

功能介绍

数据表及字段

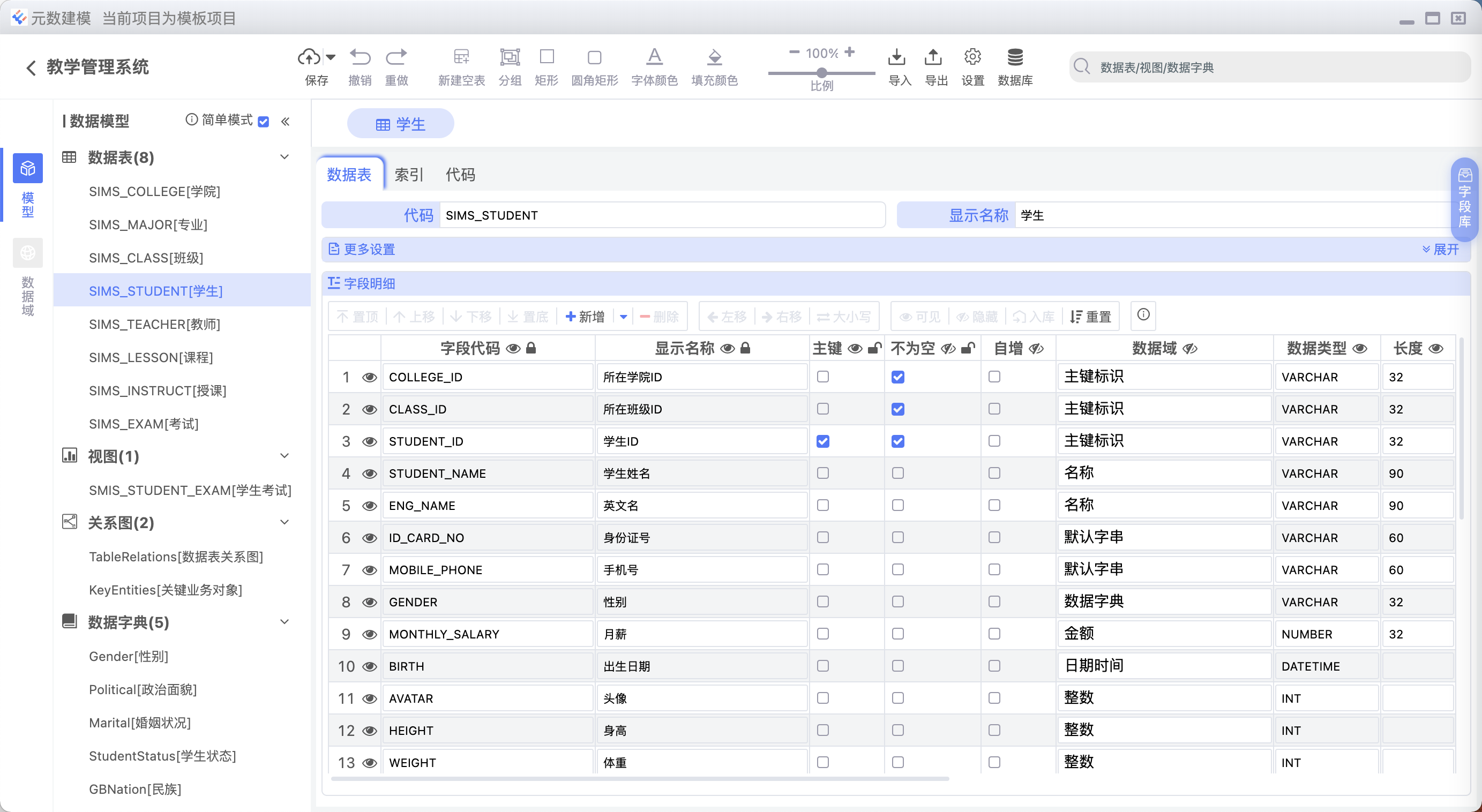

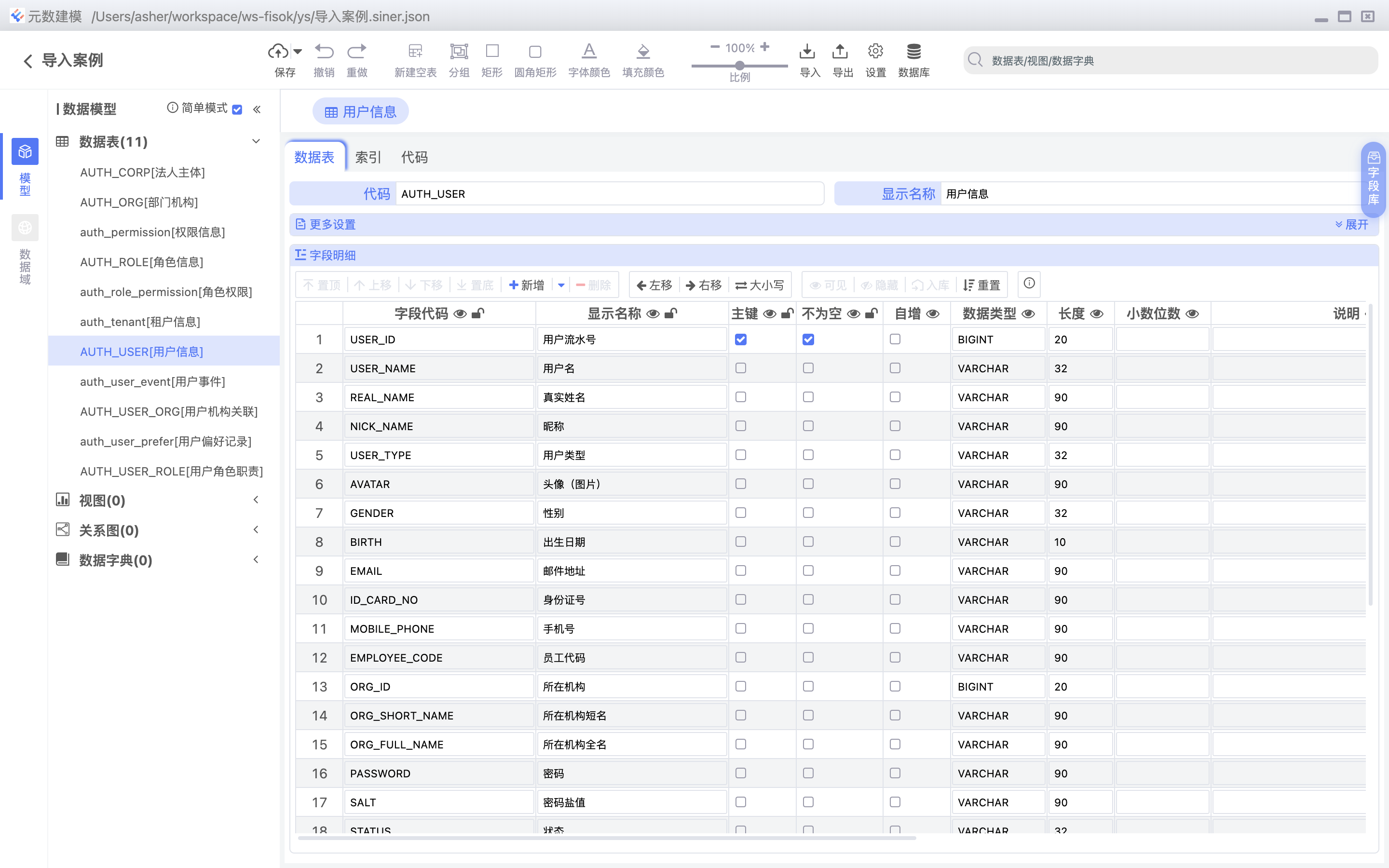

提供简洁直观的数据表以及字段管理及操作，左侧列表支持拖动排序，数据表更多设置支持增加表备注，扩展属性列表，例如提供对Hive的支持，如下图：

多表关联的视图

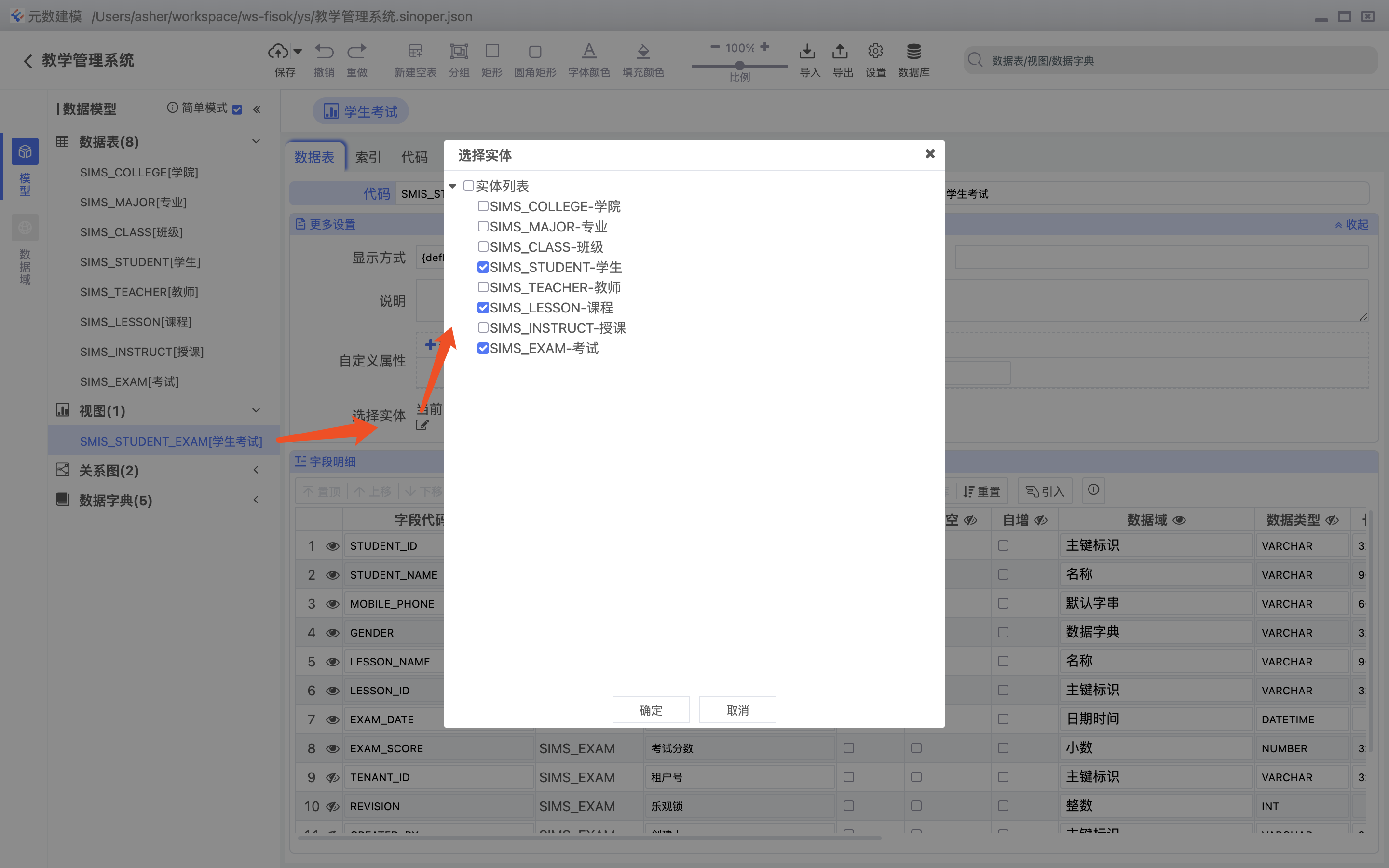

视图由多个表结合而成，支持多表以及字段的选择，如下图：

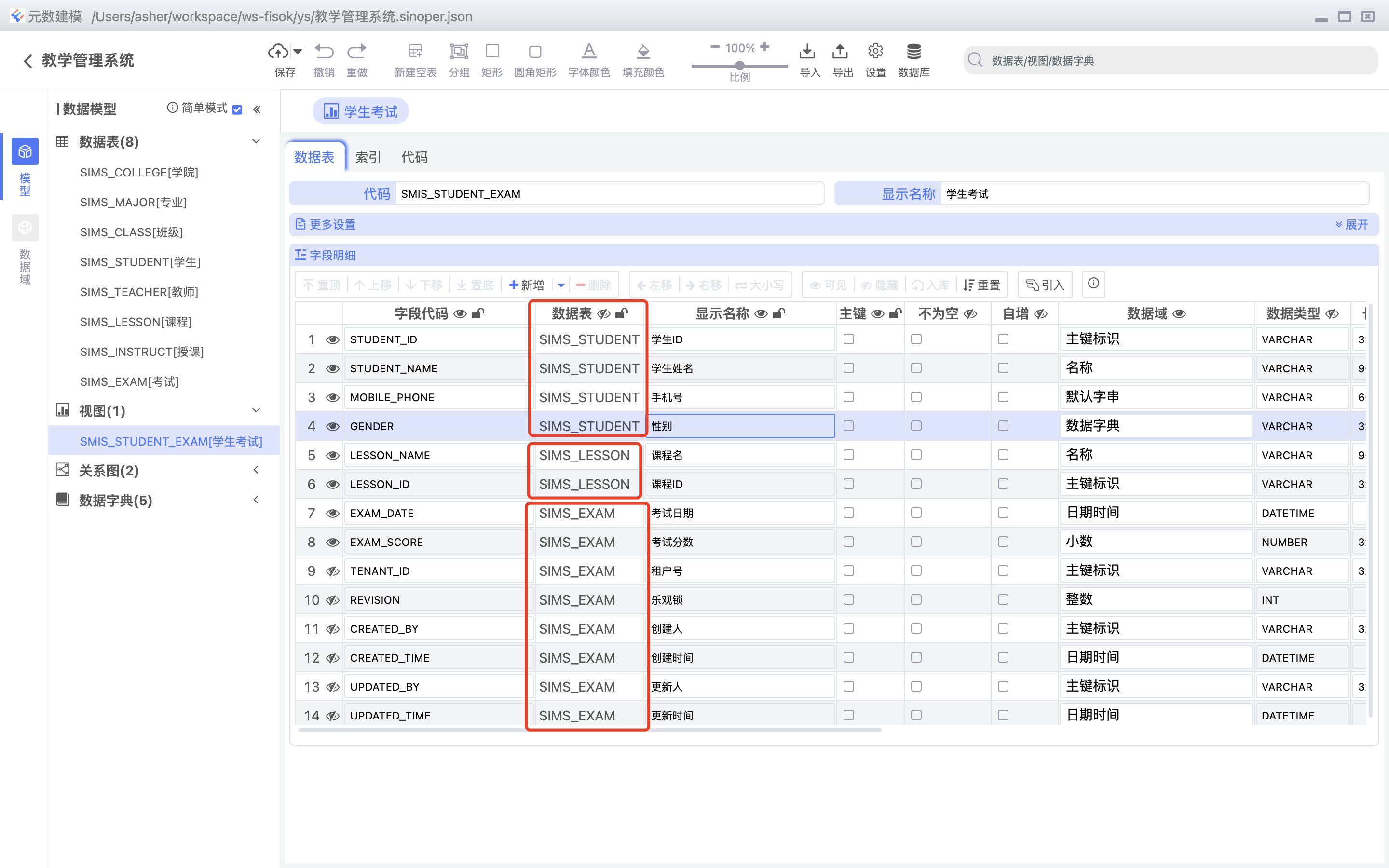

视图及来源数据表，如下图：

可定制的数据类型以及数据域

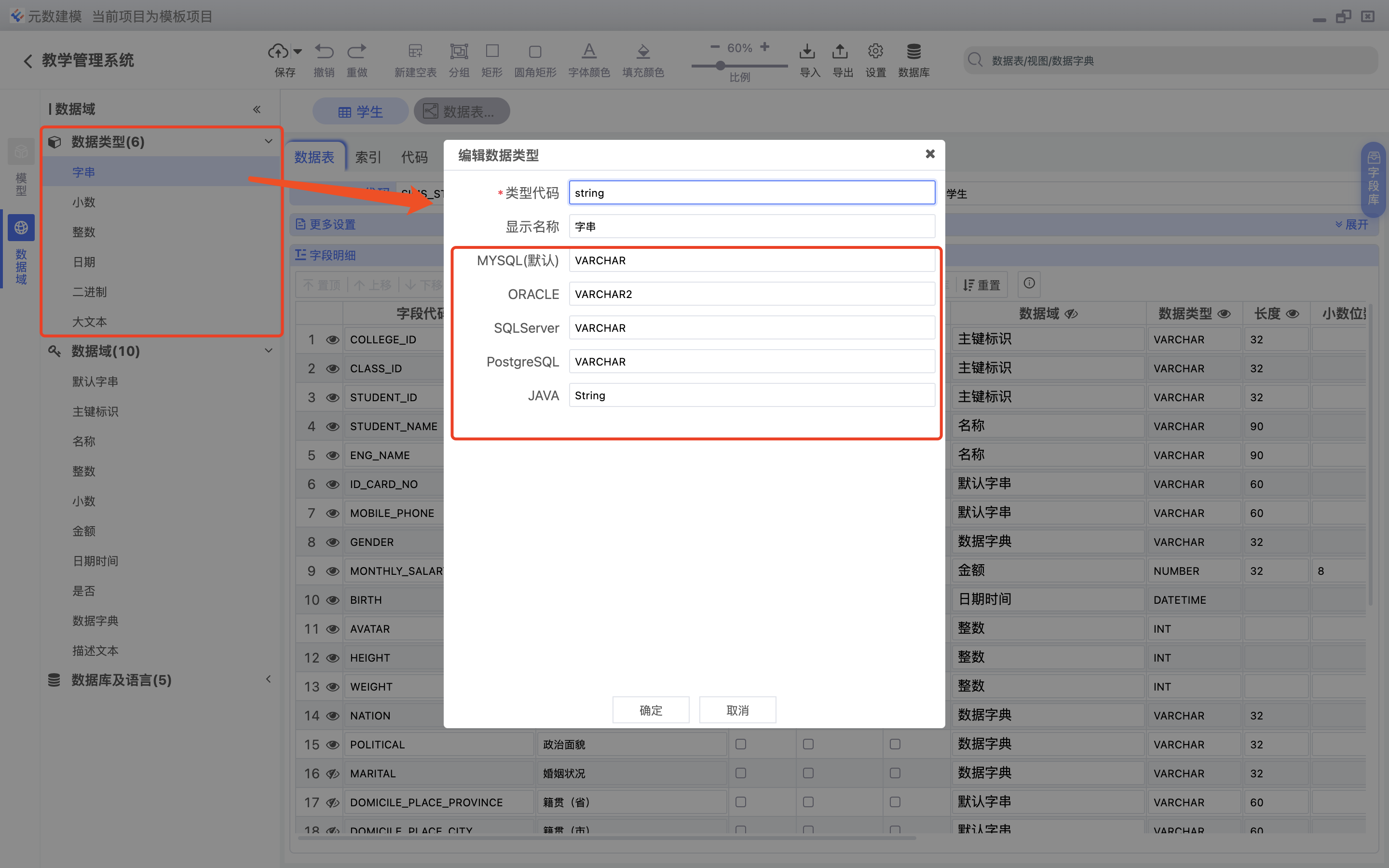

可扩展的数据类型，并且支持多种数据库方言的适配，如下图：

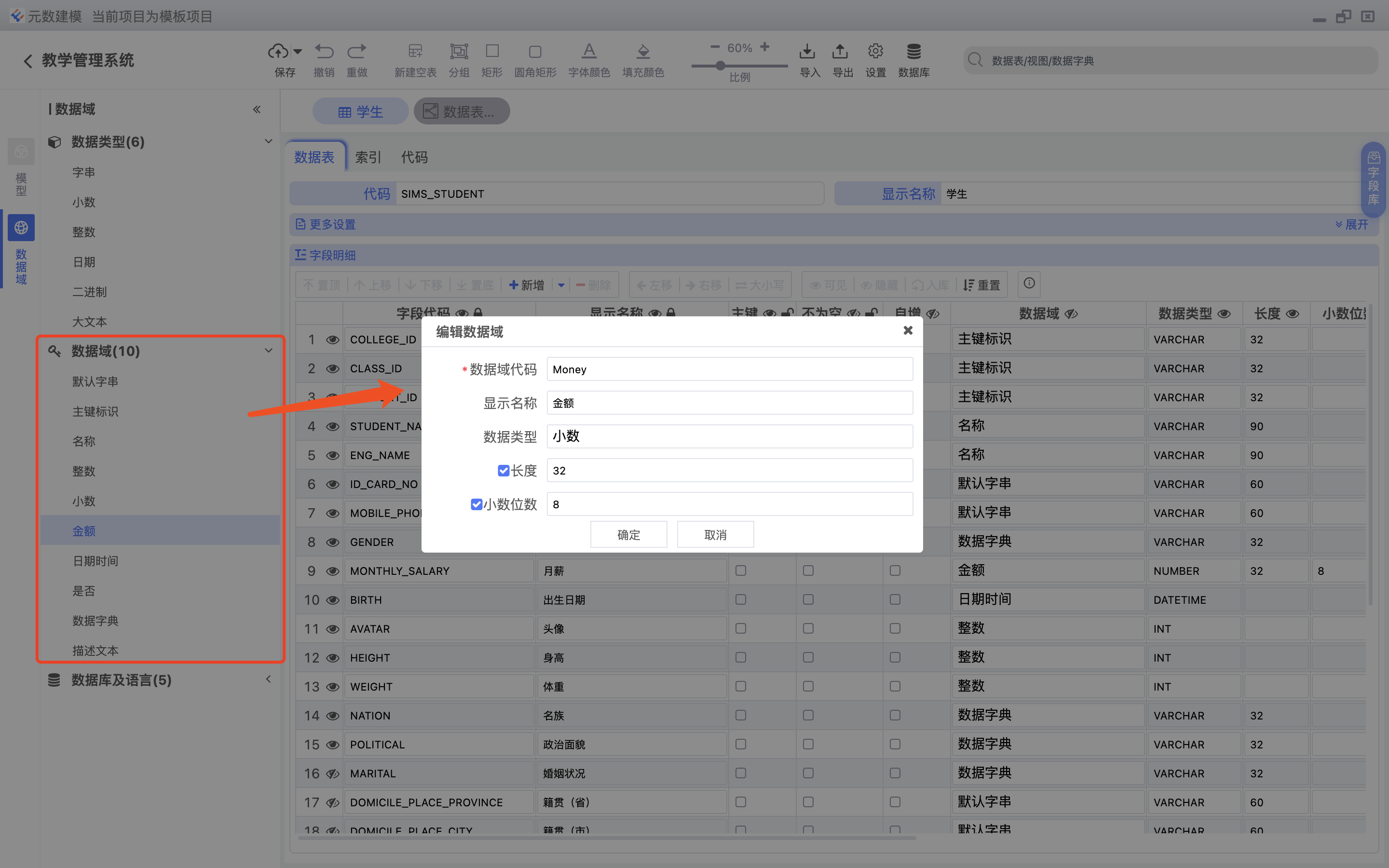

数据域，用于设置同一类具有特定业务含义的数据类型，如下图：

数据标准（字段库）

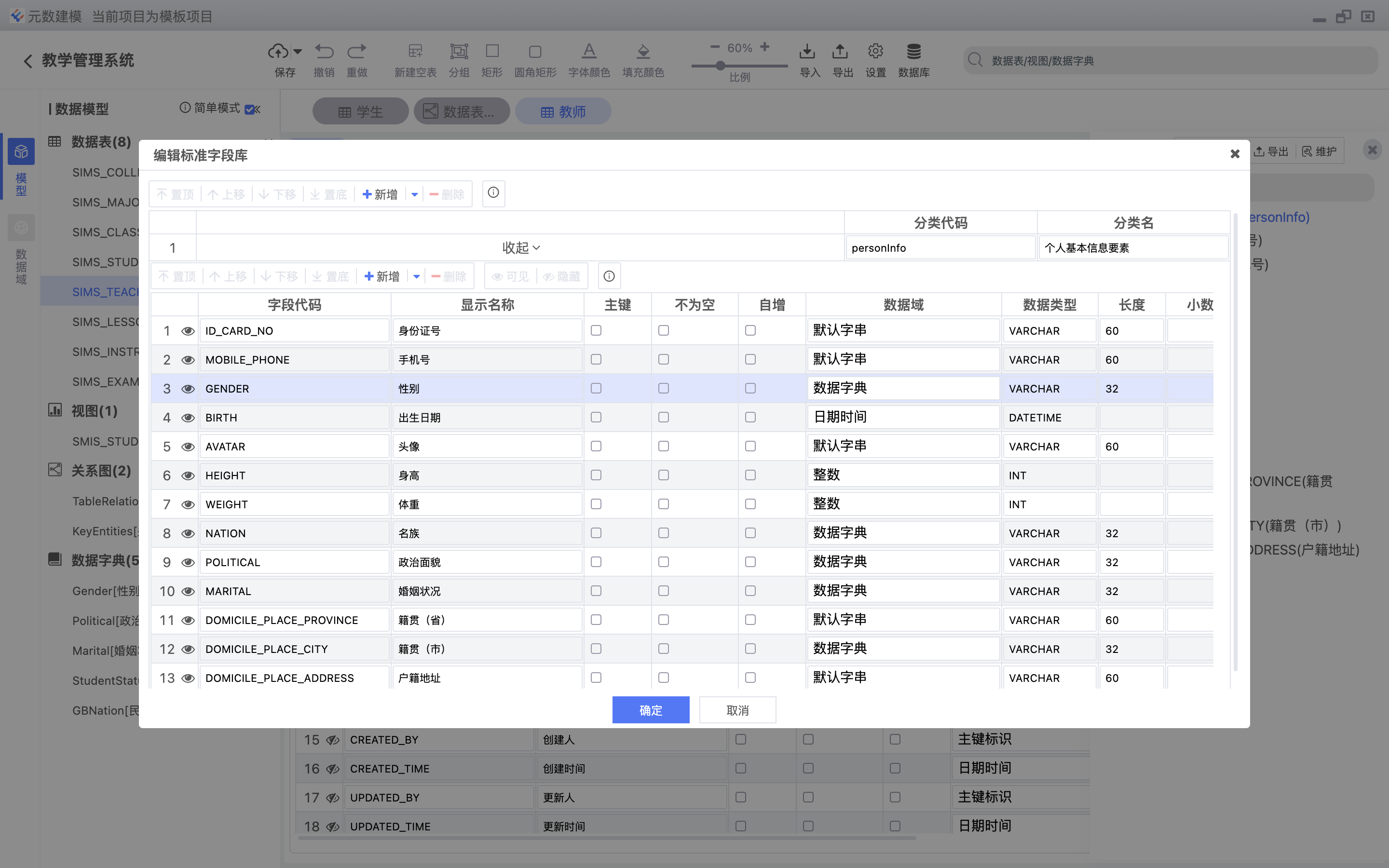

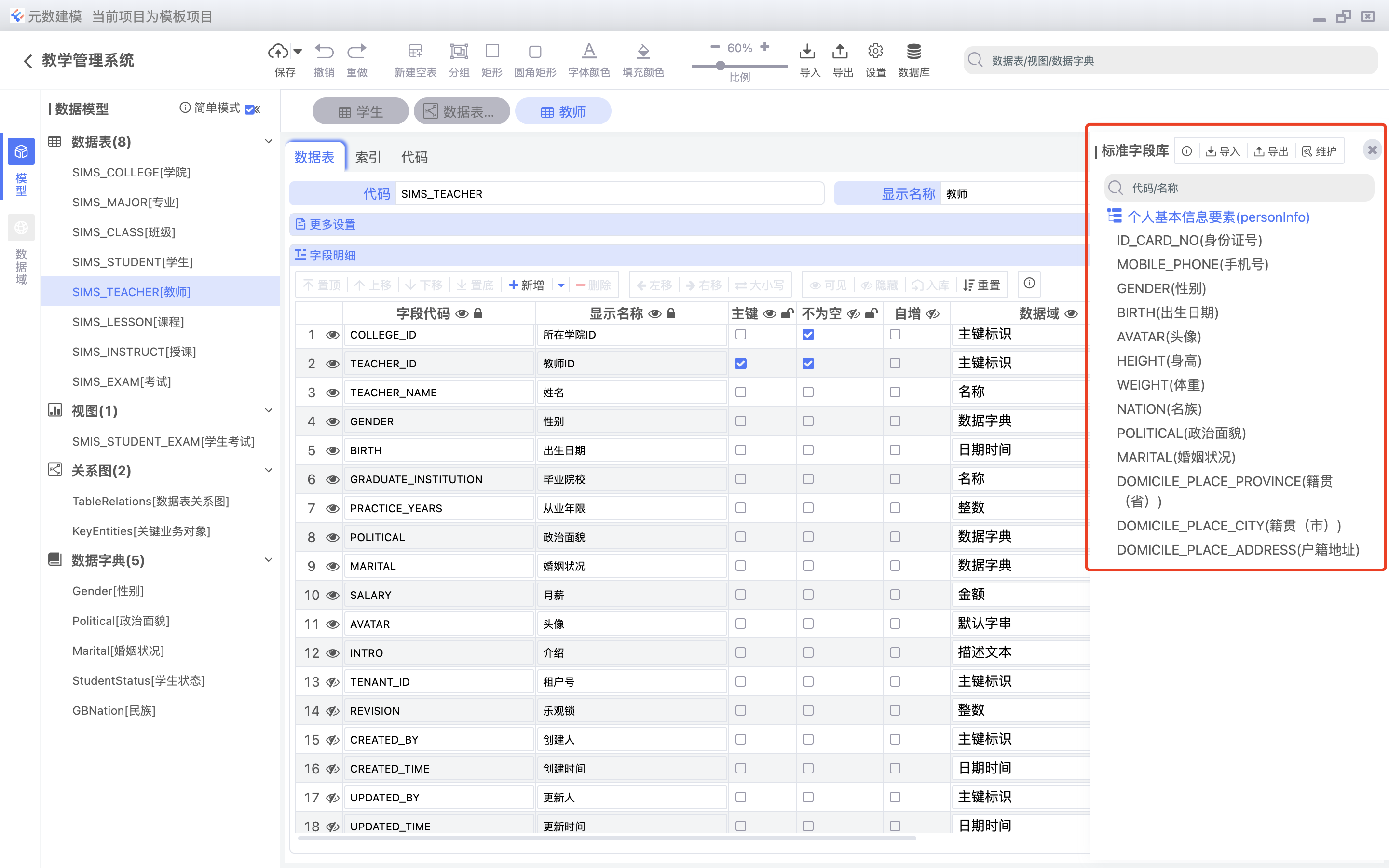

标准字段库用于解决常用字段记录，方便用户建立数据表时，能够从常用字段库里直接拖入数据表中。 标准字段库可以用户自行添加，也可以从现有数据表中移到标准字段库中，如下图所示：

标准字段库支持导出JSON文件，也支持从JSON文件中导入，以解决共享交流问题。

多模块模式以及不分模块模式

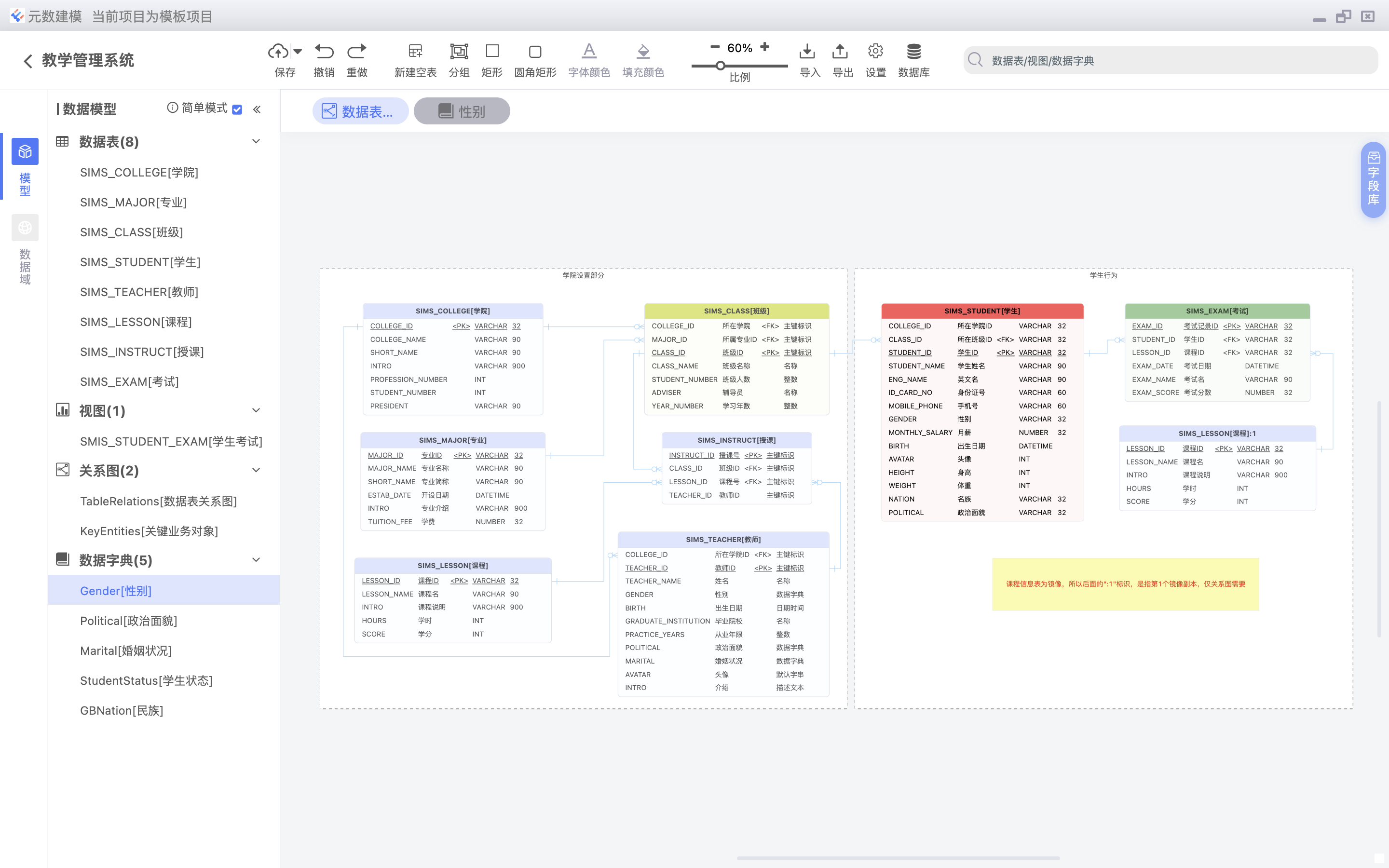

简单项目，不需要分模块，直接分为数据表，视图，关系图，数据字典即可，复杂项目需要拆分为一个一个独立的模块，系统对这两种形式均给予支持。 简单模式，如下图：

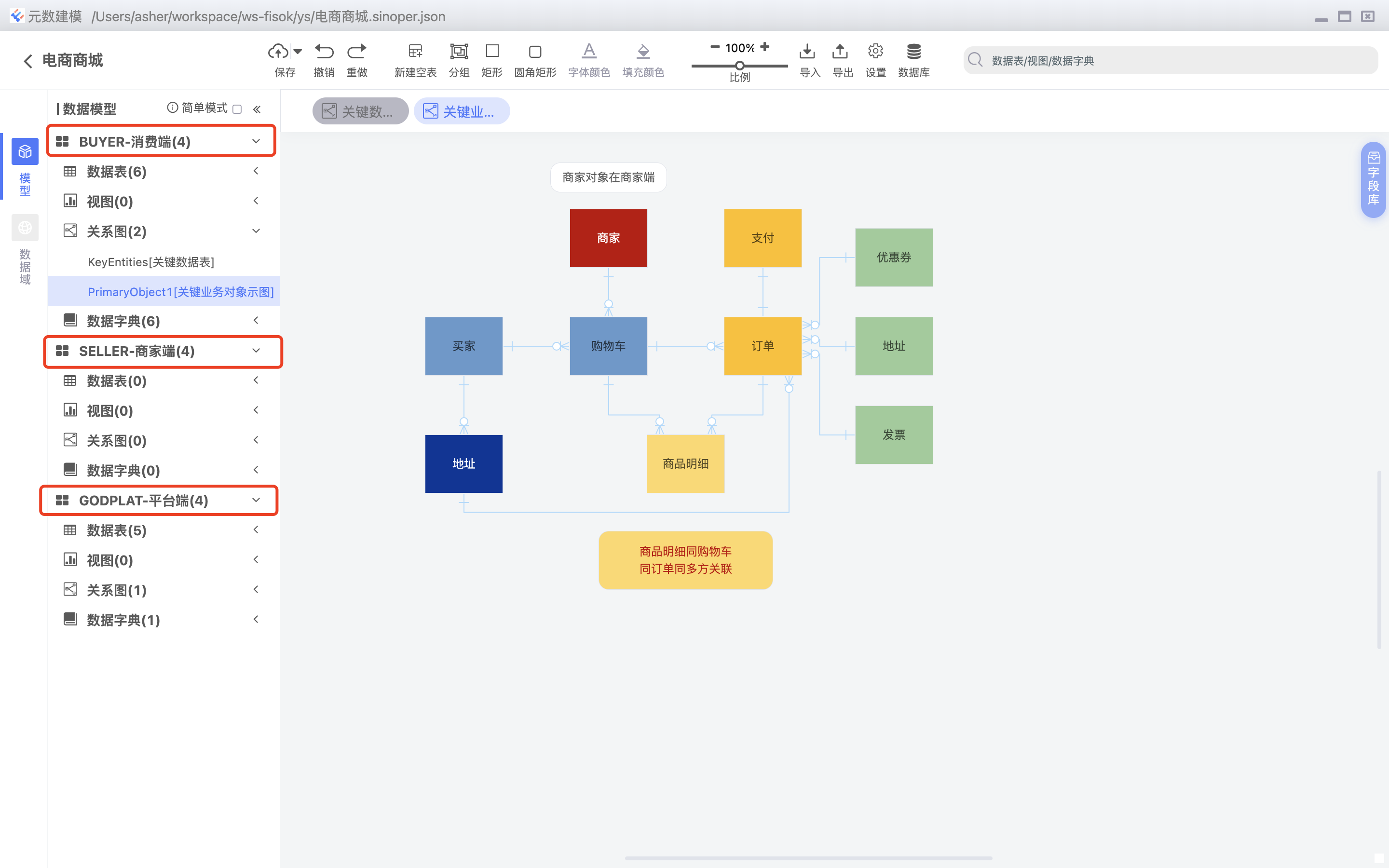

分模块形式，如下图：

ER关联关系图

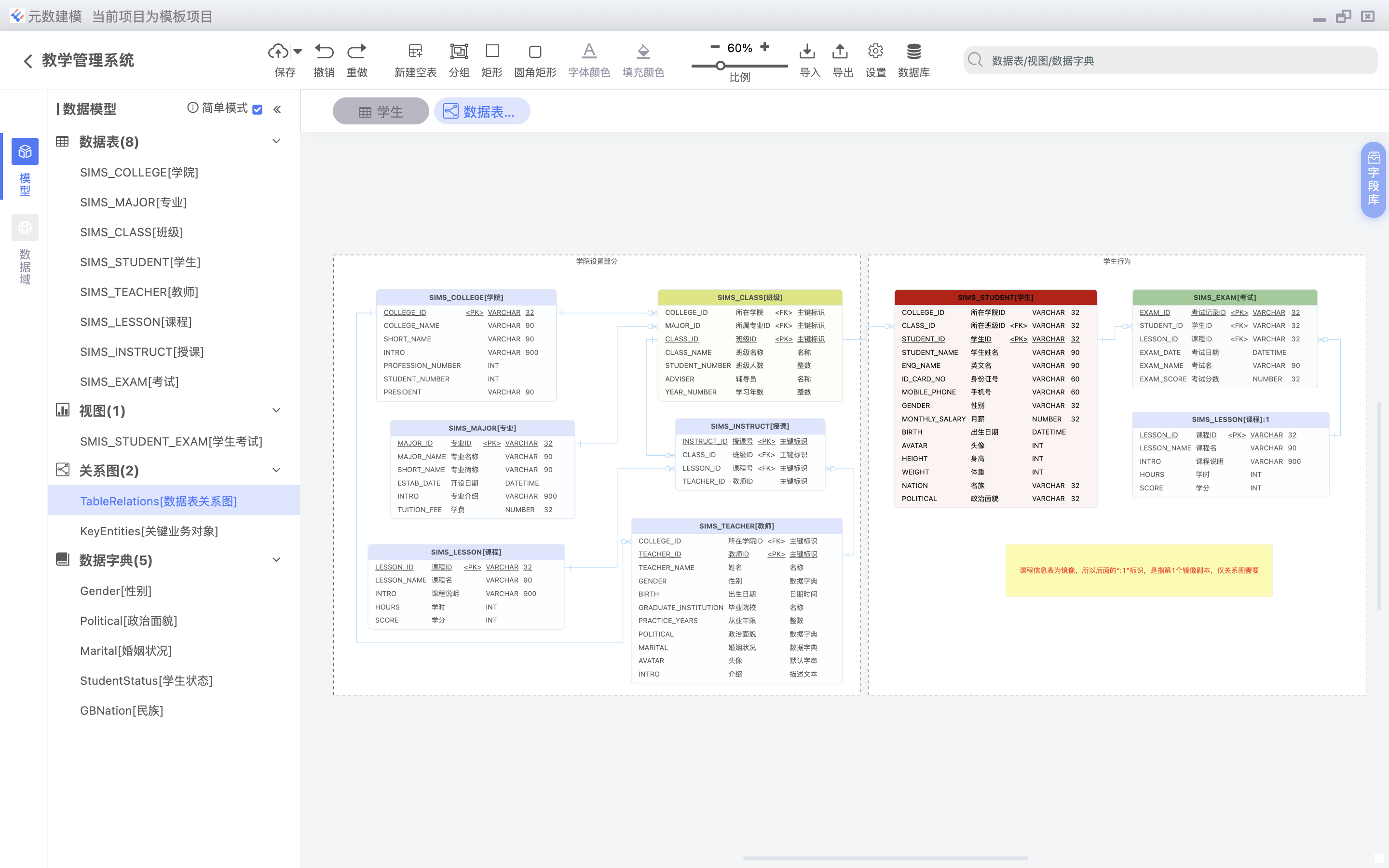

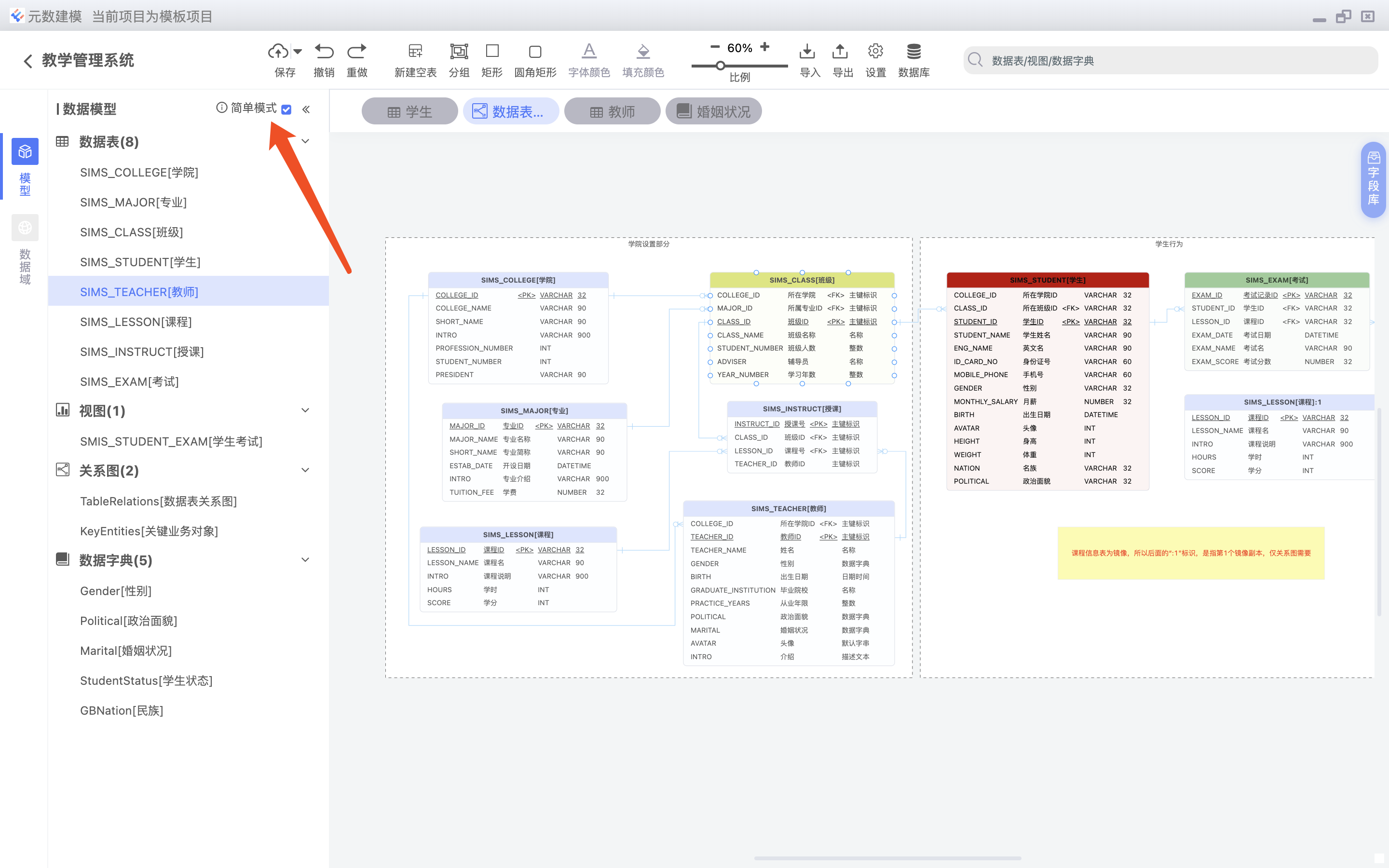

数据实体关联关系图，该关联关系图需要人工手动维护，如下图所示：

简单的概念模型图

支持简单的概念模型图，概念模型图实体只保存在关系图上，不保持实体对象，如下图所示：

代码模板

通过代码模板引擎，实现可扩展的数据库方言支持，如下图：

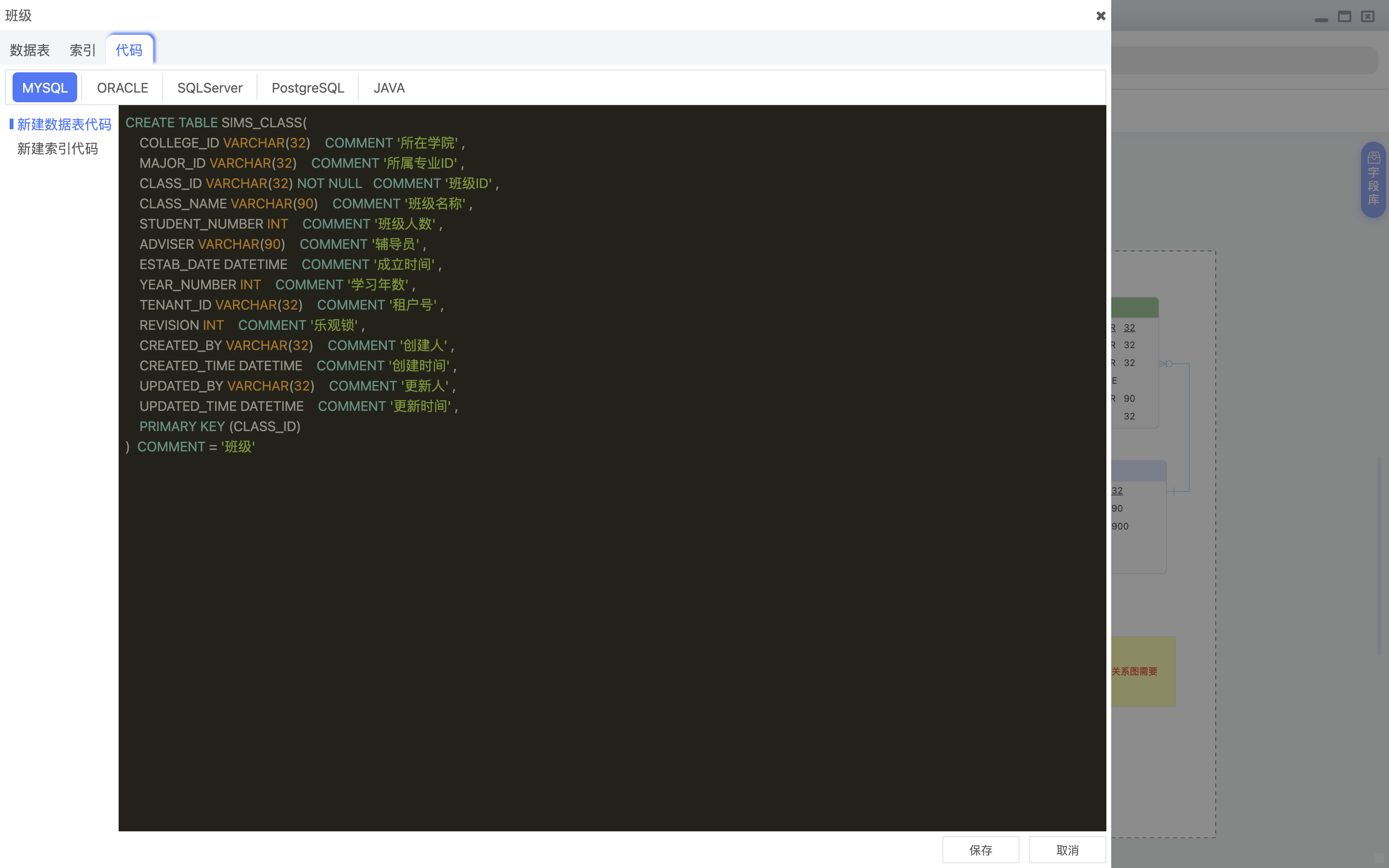

MYSQL

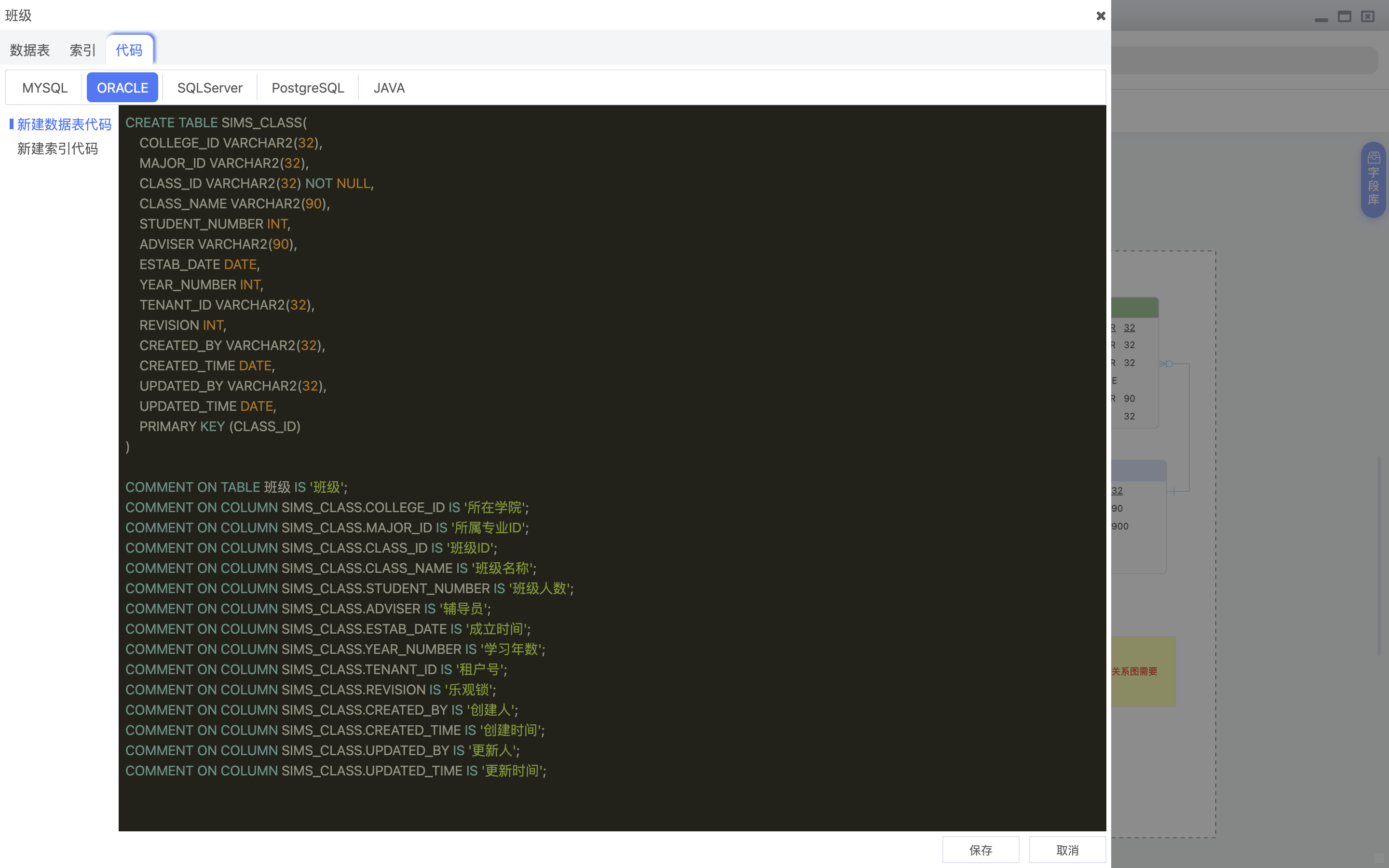

ORACLE

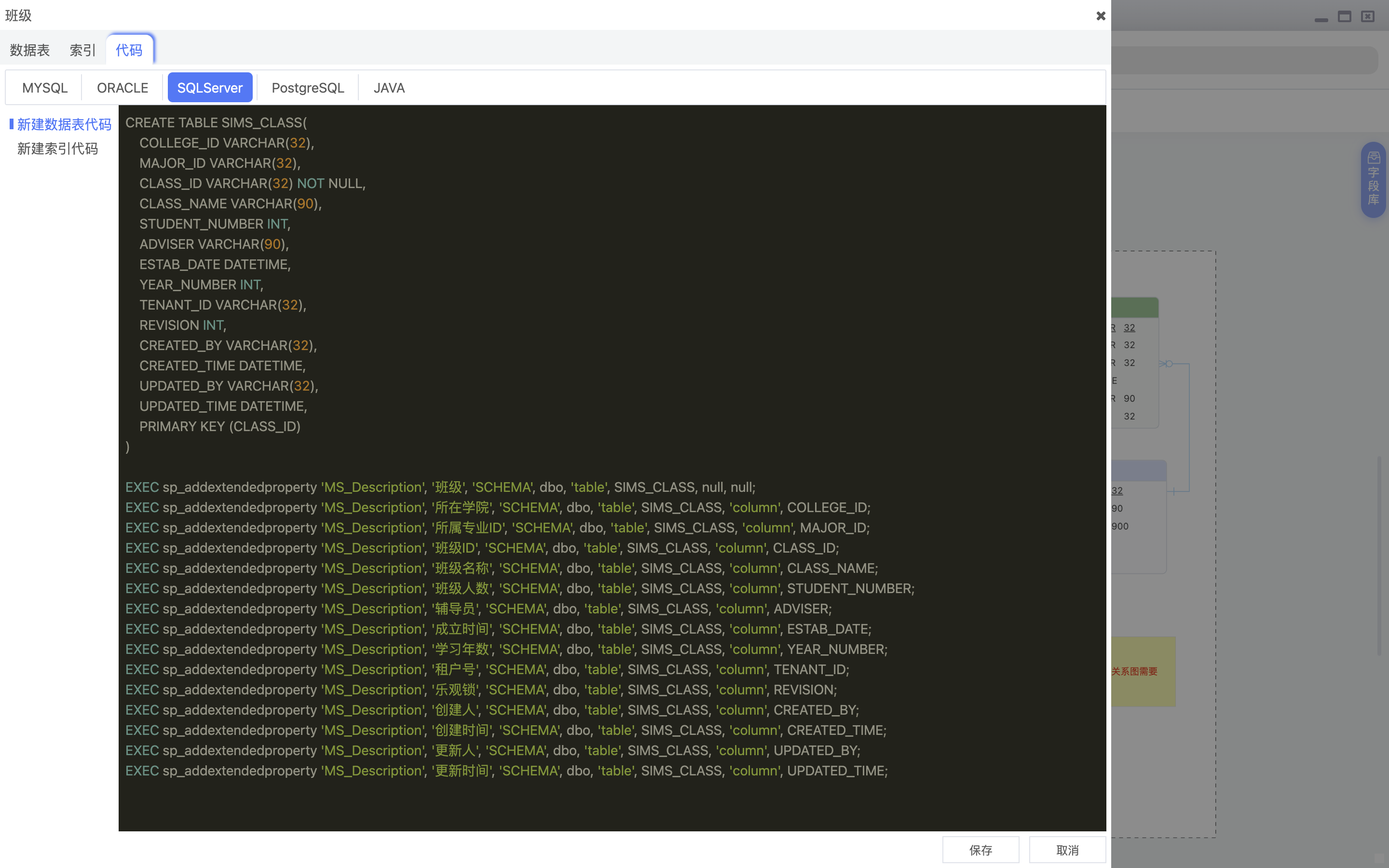

SQLSERVER

生态对接-导入

数据库逆向

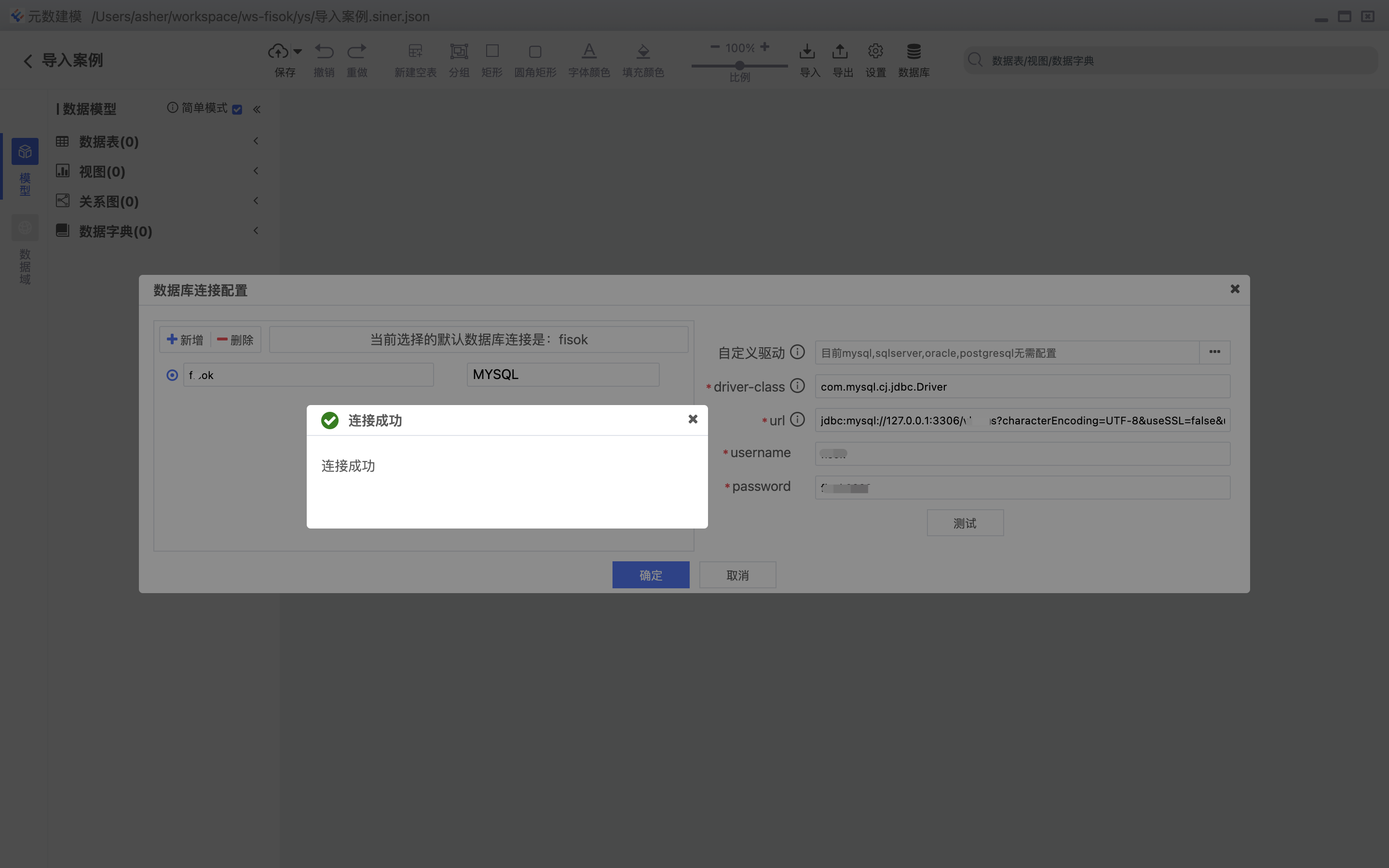

连接数据库，逆向解析数据库，支持数据库中文注释的解析。 连接数据库，如下图：

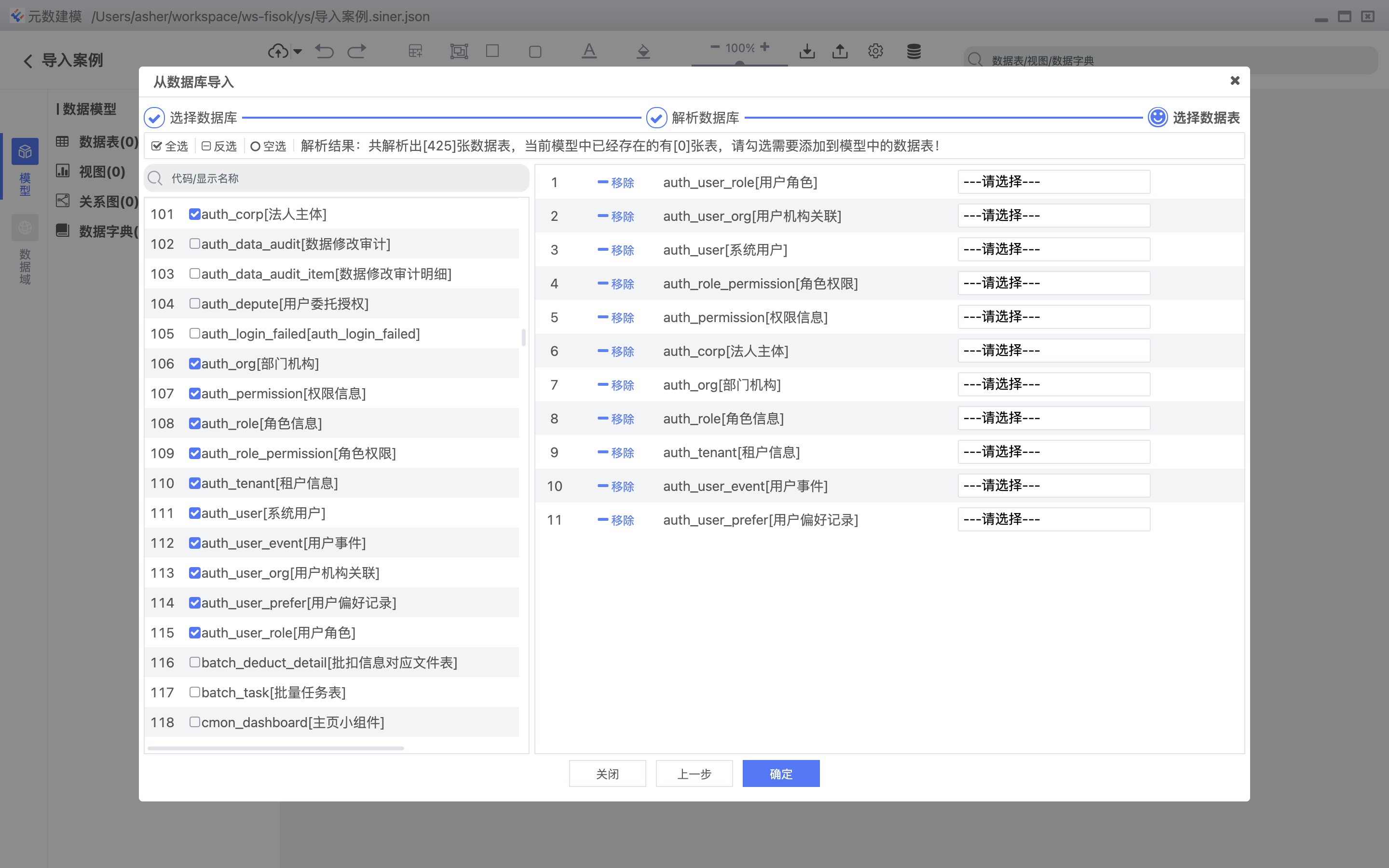

解析数据列表清单，如下图：

解析数据表结果，如下图：
