本期推荐的是一个蚂蚁体验科技开源的图编辑引擎——X6。

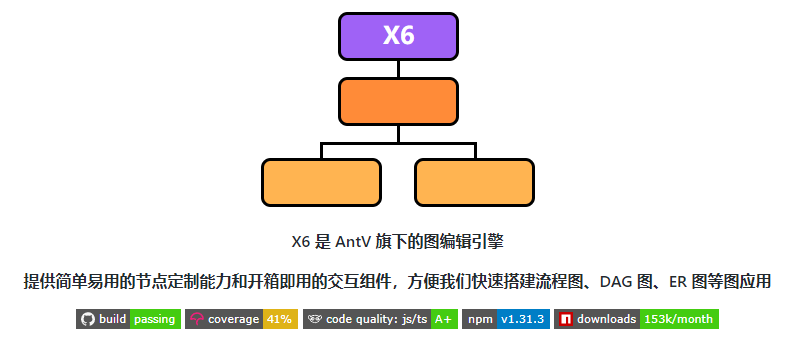

X6 是 AntV 旗下的图编辑引擎，提供了一系列开箱即用的交互组件和简单易用的节点定制能力，方便我们快速搭建 DAG 图、ER 图、流程图等应用。

功能特性

• 极易定制：支持使用 SVG/HTML/React/Vue 定制节点样式和交互
• 开箱即用：内置 10+ 图编辑配套扩展，如框选、对齐线、小地图等
• 数据驱动：基于 MVC 架构，用户更加专注于数据逻辑和业务逻辑
• 事件驱动：完备的事件系统，可以监听图表内发生的任何事件

安装X6

通过 npm 或 yarn 命令安装 X6。

# npm
$ npm install @antv/x6 --save

# yarn
$ yarn add @antv/x6

安装完成之后，使用 import 或 require 进行引用。

import { Graph } from '@antv/x6';

如果是直接通过 script 标签引入，可以使用下面三个 CDN 中的任何一个，默认返回 X6 的最新版：

• https://unpkg.com/@antv/x6/dist/x6.js
• https://cdn.jsdelivr.net/npm/@antv/x6/dist/x6.js
• https://cdnjs.cloudflare.com/ajax/libs/antv-x6/1.3.20/x6.js (不支持获取最新版)

<script src="https://unpkg.com/@antv/x6/dist/x6.js"></script>

对于生产环境，我们推荐使用一个明确的版本号，以避免新版本造成的不可预期的破坏：

• https://unpkg.com/@antv/x6@1.1.1/dist/x6.js
• https://cdn.jsdelivr.net/npm/@antv/x6@1.1.1/dist/x6.js
• https://cdnjs.cloudflare.com/ajax/libs/antv-x6/1.1.1/x6.js

<script src="https://unpkg.com/@antv/x6@1.1.1/dist/x6.js"></script>

使用X6

1 创建容器

在页面中创建一个用于容纳 X6 绘图的容器，可以是一个 div 标签。

<div id="container"></div>

2 准备数据

X6 支持 JSON 格式数据，该对象中需要有节点 nodes 和边 edges 字段，分别用数组表示：

const data = {
  // 节点
  nodes: [
    {
      id: 'node1', // String，可选，节点的唯一标识
      x: 40,       // Number，必选，节点位置的 x 值
      y: 40,       // Number，必选，节点位置的 y 值
      width: 80,   // Number，可选，节点大小的 width 值
      height: 40,  // Number，可选，节点大小的 height 值
      label: 'hello', // String，节点标签
    },
    {
      id: 'node2', // String，节点的唯一标识
      x: 160,      // Number，必选，节点位置的 x 值
      y: 180,      // Number，必选，节点位置的 y 值
      width: 80,   // Number，可选，节点大小的 width 值
      height: 40,  // Number，可选，节点大小的 height 值
      label: 'world', // String，节点标签
    },
  ],
  // 边
  edges: [
    {
      source: 'node1', // String，必须，起始节点 id
      target: 'node2', // String，必须，目标节点 id
    },
  ],
};

3 渲染画布

首先，我们需要创建一个 Graph 对象，并为其指定一个页面上的绘图容器，通常也会指定画布的大小。

import { Graph } from '@antv/x6';
// 使用 CDN 引入时暴露了 X6 全局变量
// const { Graph } = X6

const graph = new Graph({
  container: document.getElementById('container'),
  width: 800,
  height: 600,
});

如果是通过 script 标签引入方式，我们的 Graph 对象是挂载在 X6 这个全局变量下面：

<script src="https://unpkg.com/@antv/x6/dist/x6.js"></script>
<script>
  const graph = new X6.Graph({
    container: document.getElementById('container'),
    width: 800,
    height: 600,
  });
</script>

然后，我们就可以使用刚刚创建的 graph 来渲染我们的节点和边。

graph.fromJSON(data)

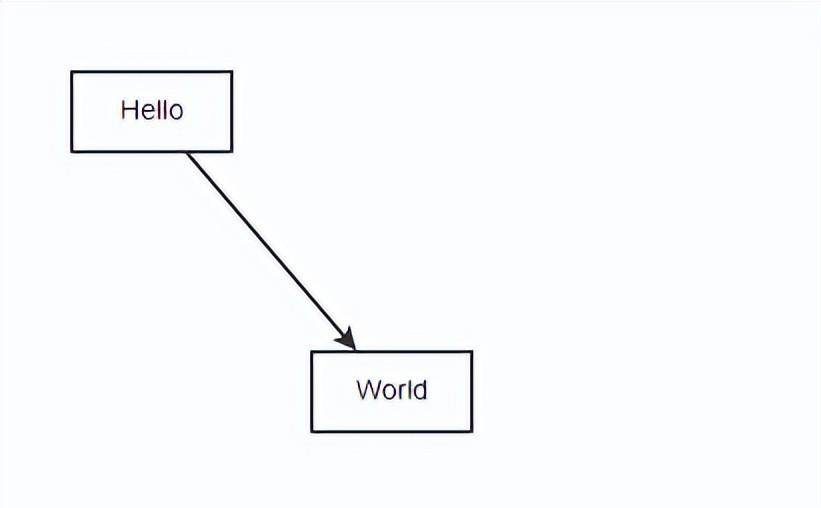

到此，我们就得到一个最简单的 Hello –> World 示例：

4 背景和网格

接下来，我们来给画布设置一个背景颜色和网格，另外还支持背景图片、网格类型等配置

import { Graph } from '@antv/x6';

const graph = new Graph({
  container: document.getElementById('container'),
  width: 800,
  height: 600,
  background: {
    color: '#fffbe6', // 设置画布背景颜色
  },
  grid: {
    size: 10,      // 网格大小 10px
    visible: true, // 渲染网格背景
  },
});

图表示例

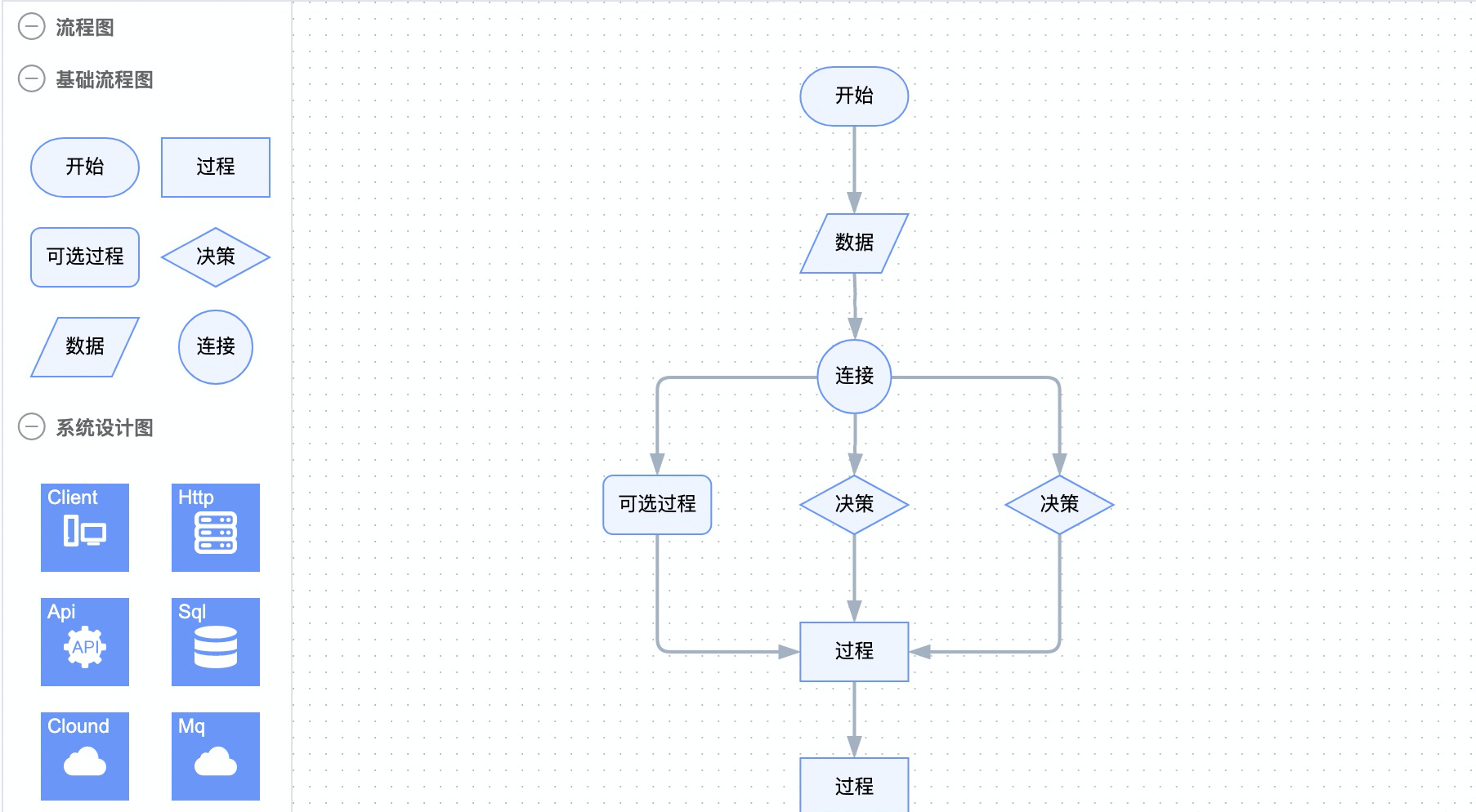

流程图

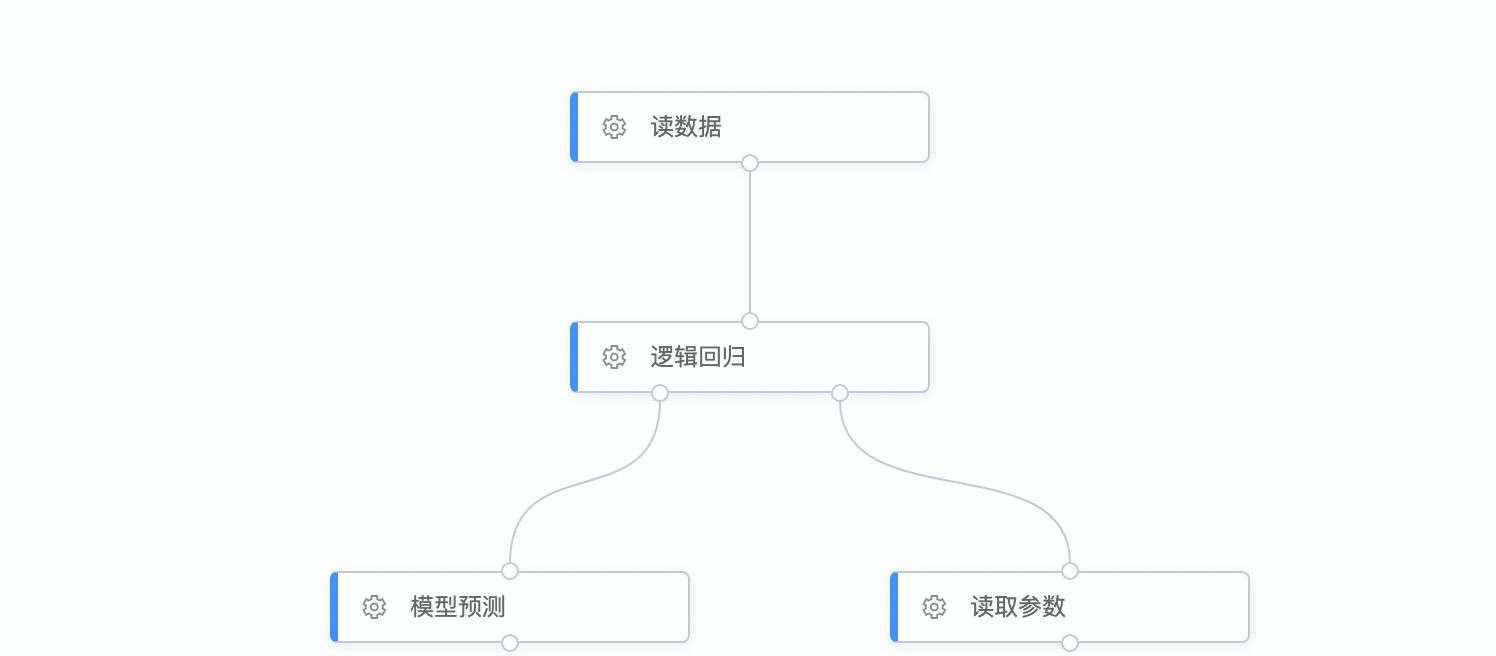

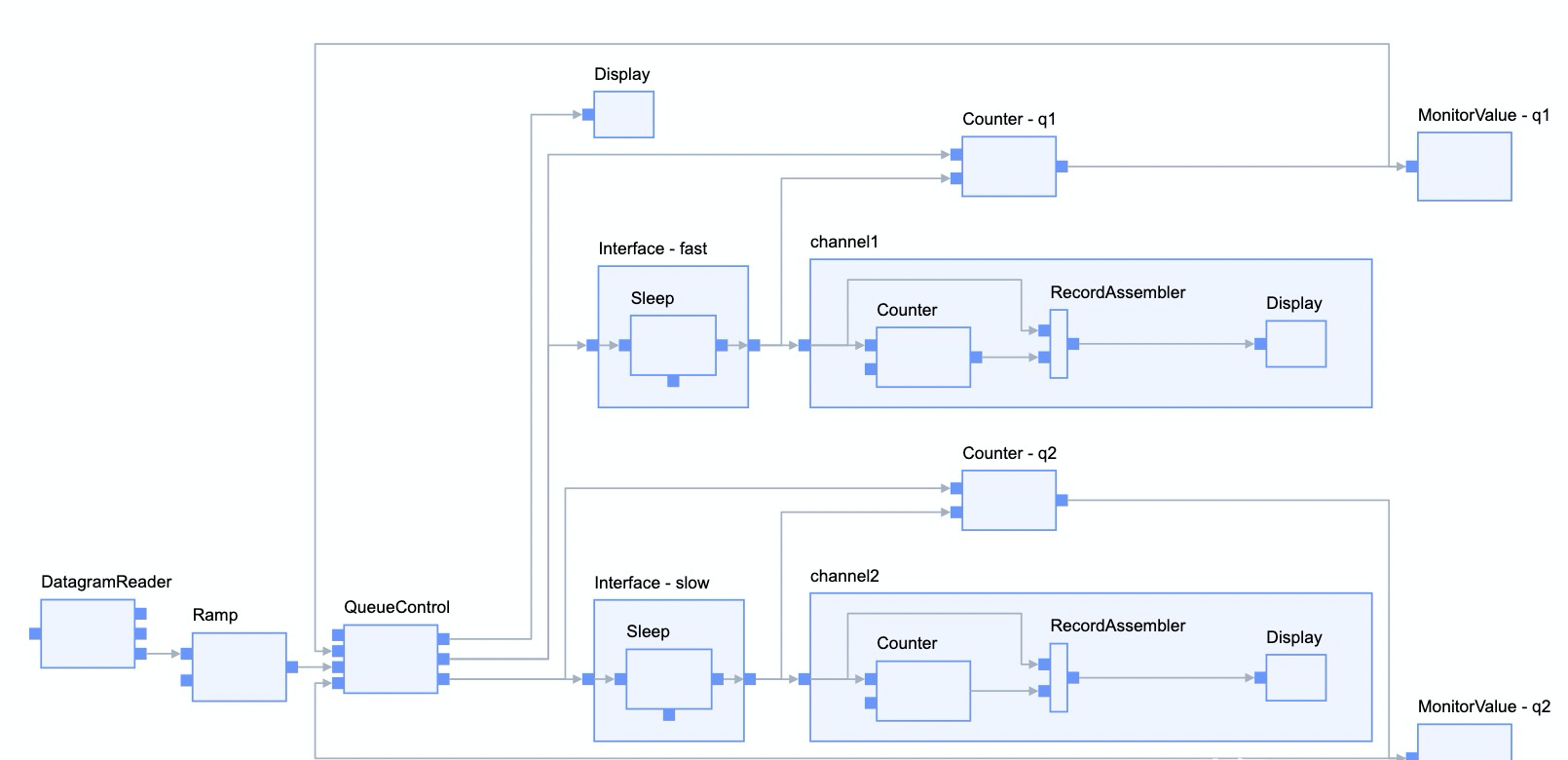

人工智能建模DAG图

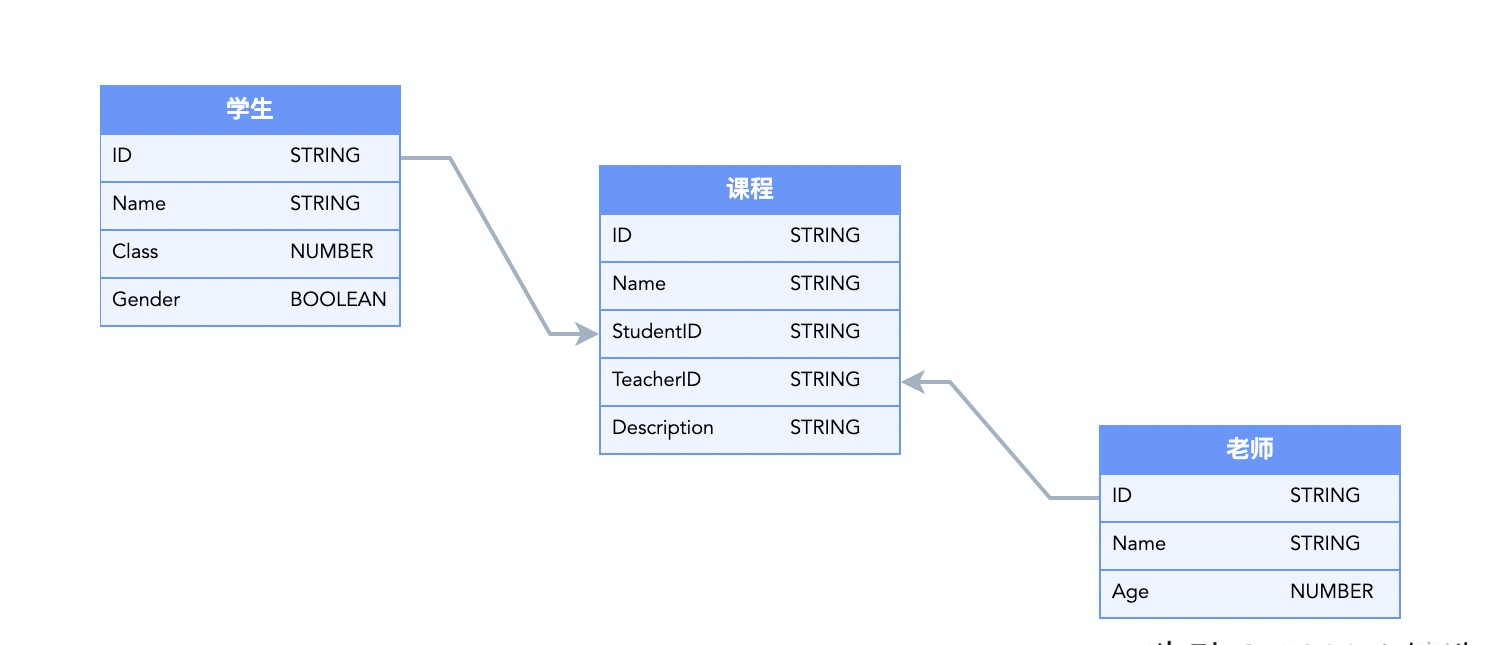

ER图

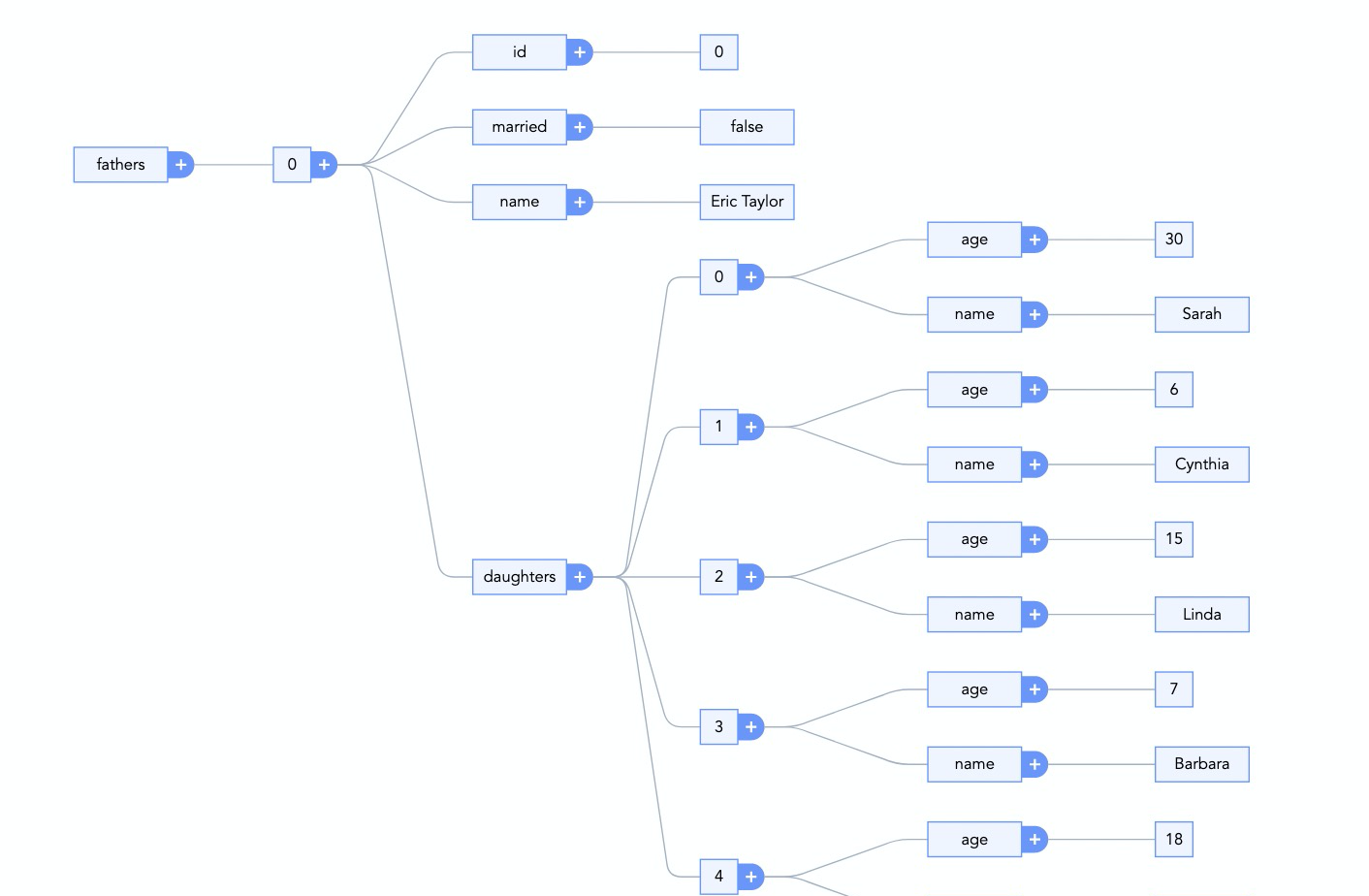

思维导图

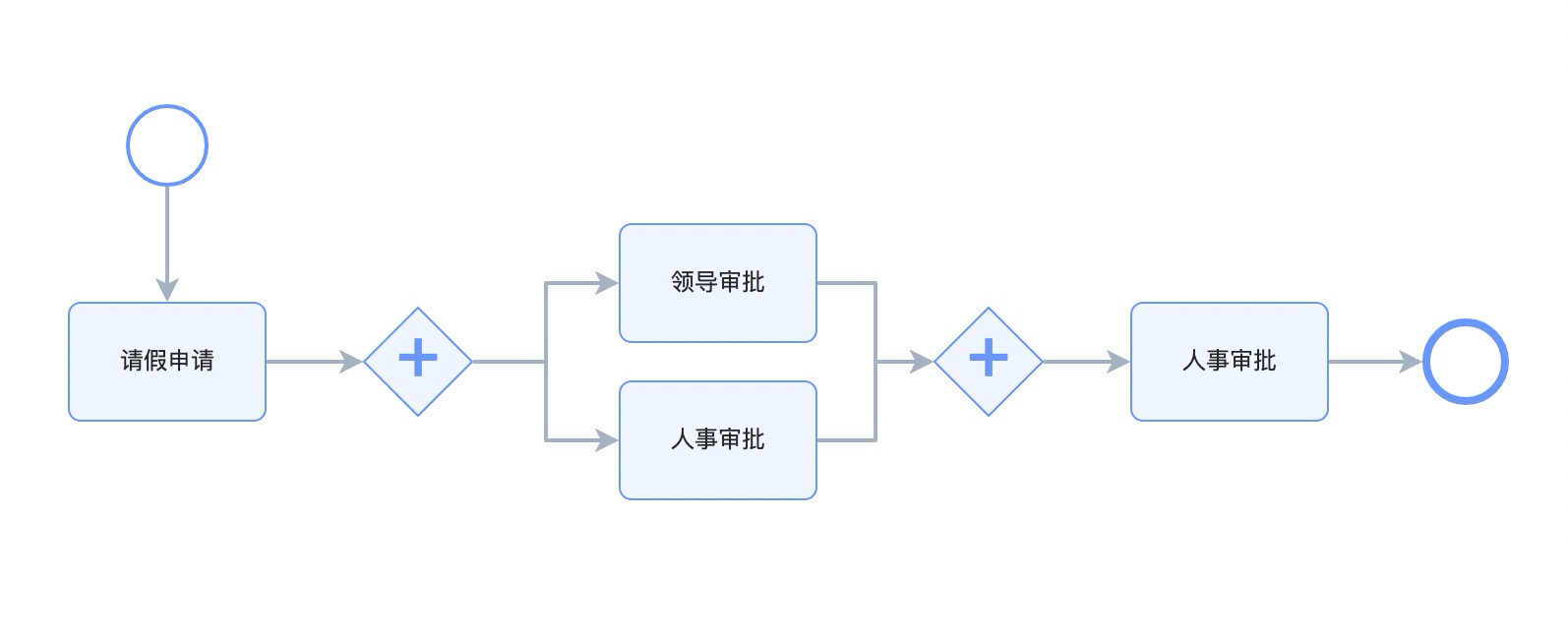

BPMN

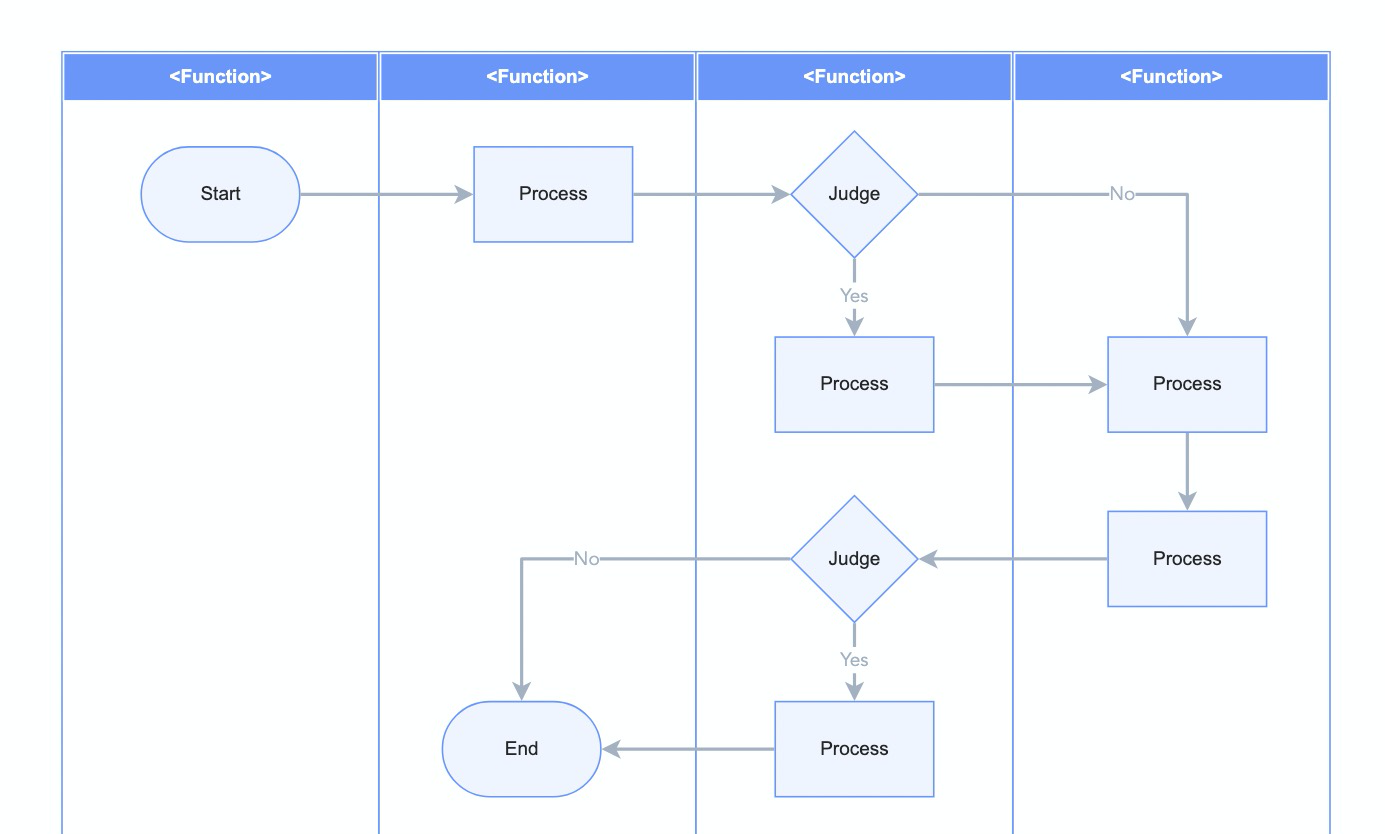

泳道图

ELK

组织架构图

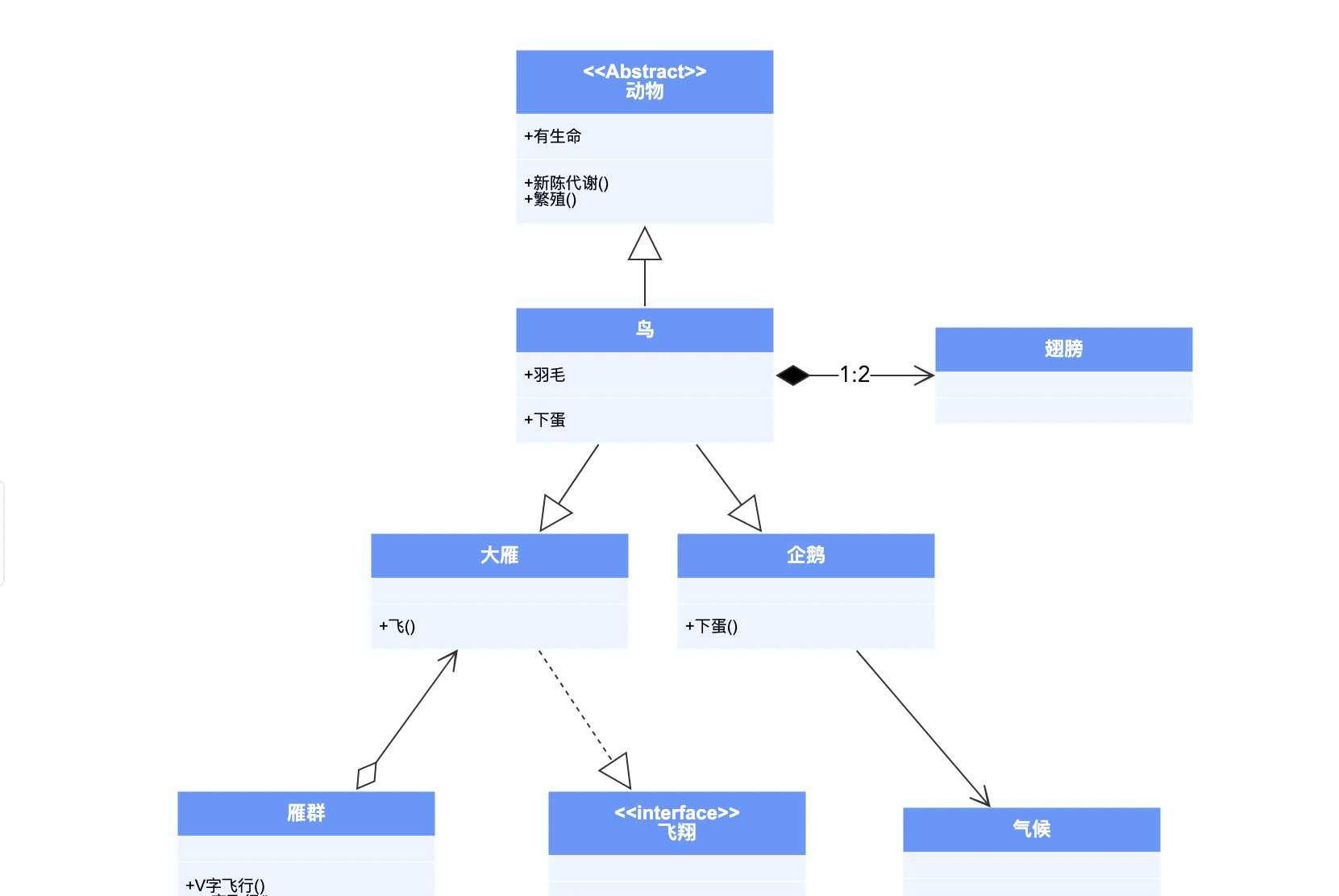

UML类图

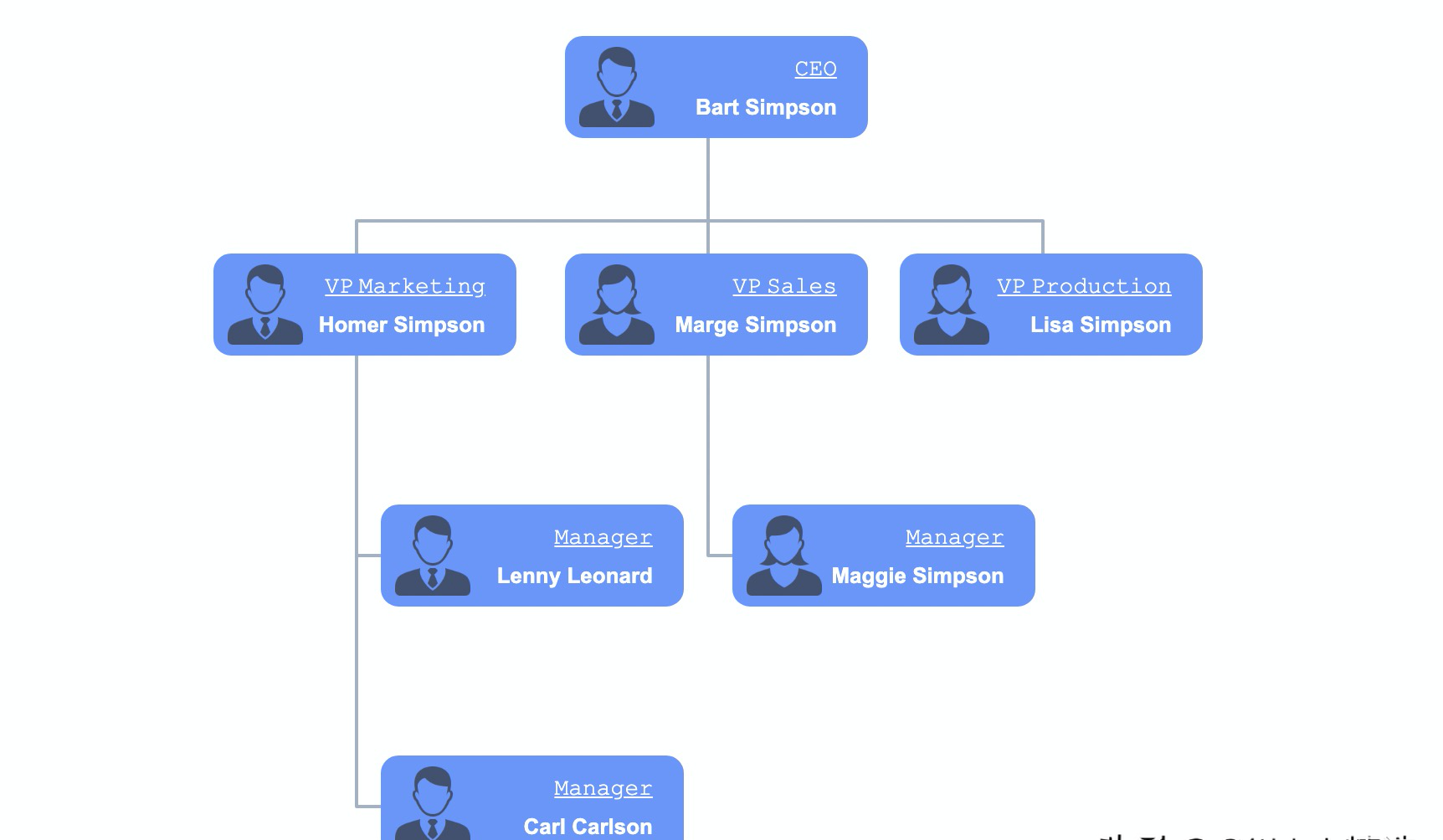

展开/折叠树

—END—

开源协议：MIT
